ZCW10-40.5G组合电器

租赁方案

进出线情况（几进几出）

产品介绍：

基本信息

产品名称：ZCW10-40.5G 组合电器。

电压等级：适用于 40.5kV 输配电系统。

相数及频率：三相交流，50Hz。

结构组成：

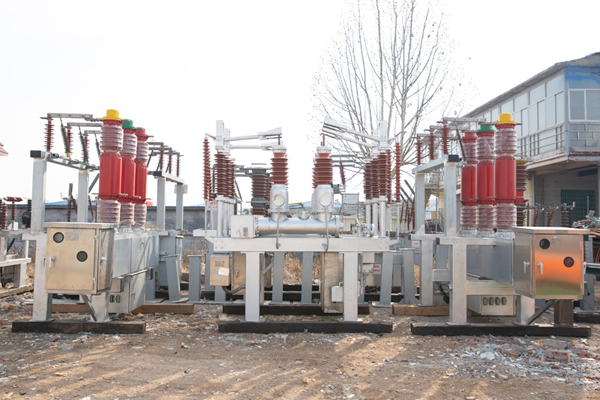

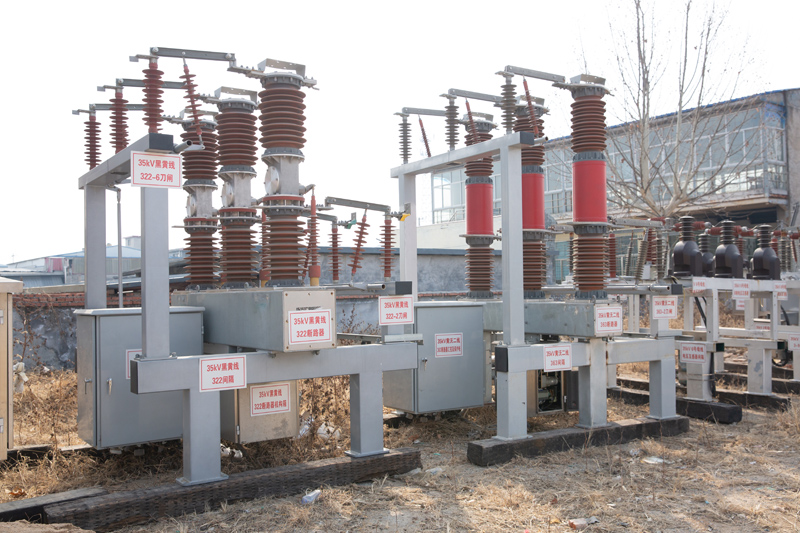

总体结构：采用空气作为外绝缘、SF₆气体作为灭弧介质的成套组合电器。将断路器、隔离开关、接地开关、电流互感器、SF₆电压互感器、避雷器、母线等元件有机组合在接地钢结构支架上，采用敞开式平面三相布置。

断路器结构：通常为户外小型落地罐式结构，配用 CT35 弹簧操动机构或 CT14 型弹簧操动机构，机构与本体连体安装。

工作原理

利用 SF₆气体优良的灭弧和绝缘性能，在正常运行时维持各元件间的绝缘，当电路出现故障时，断路器中的 SF₆气体迅速灭弧，切断故障电流，其他元件协同工作，实现对电路的控制、保护、测量等功能。

性能特点 ：

结构紧凑：空间占用仅为分体式的 30% 至 50%，能有效节约用地，降低工程造价。

预制化程度高：功能单元预制成标准间隔，整体在工厂预制完成，出厂前完成装配与调试，整体运输至现场，可大幅缩短安装周期。

可靠性高：采用高性能的灭弧室、SF₆电压互感器、复合绝缘子避雷器等，基本无需维护，运行稳定可靠。

布置灵活：可适用于各种接线方式，能满足不同电力系统的需求。

密封性能好：采用进口密封胶垫等良好密封结构，确保 SF₆气体年漏气率较低。

产品参数：
