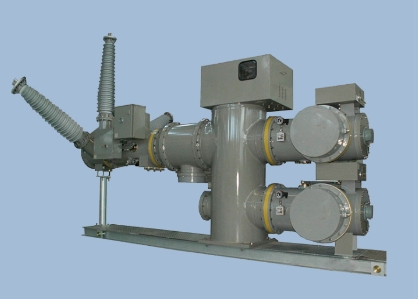

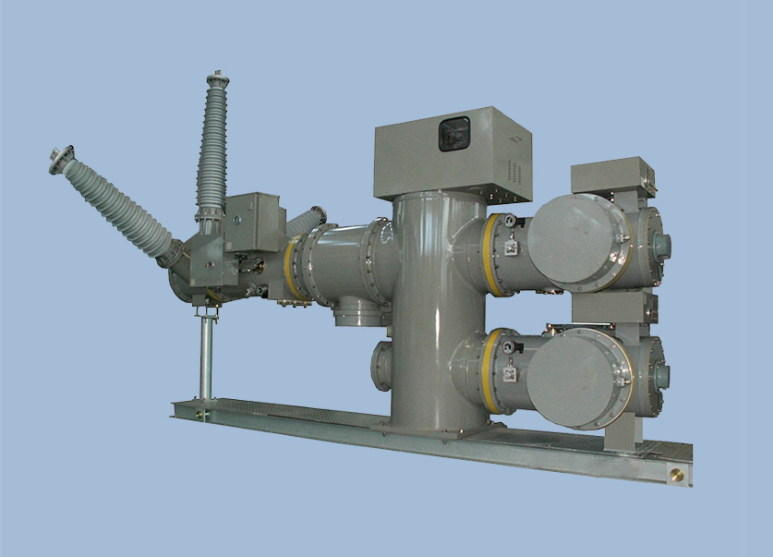

110kV GIS

110kVGIS（高压GIS）是一种高压开关设备，全称为Gas Insulated Switchgear。它是一种用于电力系统的开关设备，采用气体（通常为SF6，即六氟化硫）作为绝缘介质，将高压断路器、母线、电缆终端等元件集成在一个封闭的金属壳体内。这种设计可以提供高效、安全和紧凑的空间解决方案，常用于变电站和输电线路中，用于电压等级为110千伏（110,000伏特）的电力系统操作和保护。

基本技术参数表

序号	型号			126kV GIS
1	额定电压			126kV
2	额定频率			50Hz
3	额定电流			3150A,2000A
4	额定短路开断电流			40kA
5	额定短时耐受电流			40kA
6	额定短路持续时间			4s
7	额定峰值耐受电流			100kA
8	额定短时(1min)工频耐受电压(有效值)		极对地	230kV
			断口间	(230+73)kV
			极间	230kV
	额定雷电冲击耐受电压(峰值)		极对地	550kV
			断口间	(550+103)kV
			极间	550kV
9	最大允许局部放电量		每个间隔	5pC
			每个绝缘件	3pC
10	无线电干扰电压			≤500μV
11	六氟化硫气体额定压力(20℃、表压)		额定压力	0.6MPa(断路器气室)	0.4MPa(其它气室)
			报警压力	0.53MPa	0.35MPa
			闭锁压力	0.5MPa	0.3MPa
12	六氟化硫气体年漏气量			≤0.1%μL/L
13	六氟化硫气体水分含量	有电弧隔室	交接值	≤150	≤150
			运行值	≤300	≤300
		无电弧隔室	交接值	≤250	≤250
			运行值	≤500	≤500
14	防护等级			IP55
15	噪声水平(分/合闸操作时距声源水平距离2m、对地高1.5m处)			≤90dB
16	辅助回路和控制回路的绝缘水平(1min)			2kV
17	防爆膜动作压力			1.2±0.12MPa
18	机械寿命			10000次
