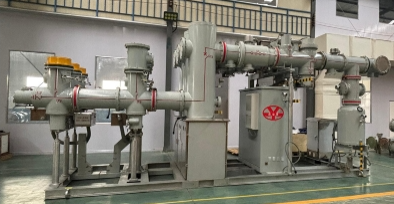

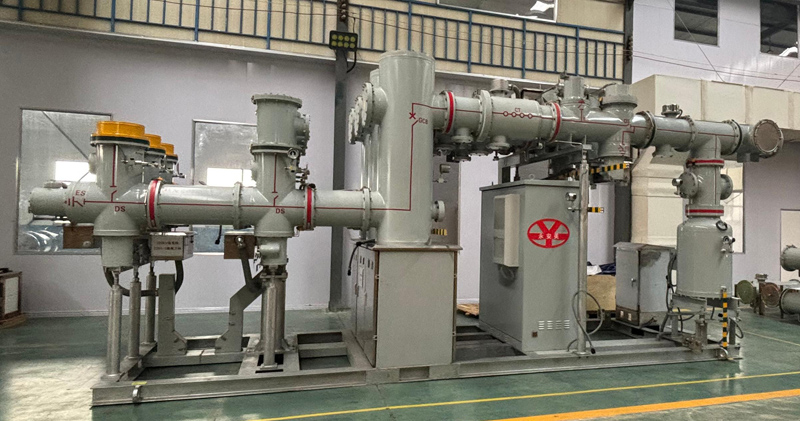

220kV GIS气体绝缘金属封闭开关设备

租赁方案

进出线情况（几进几出）：

1.两进5出加分断加PT加避雷(箱体型）

2.一进一出加PT加避雷

产品描述：

基本结构：将变电站中除变压器外的断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等一次设备，经优化设计组合在接地的金属外壳内，内部充以一定压力的 SF₆气体作为绝缘和灭弧介质。

工作原理：利用 SF₆气体优良的绝缘和灭弧性能，当设备正常运行时，SF₆气体使各电气元件之间保持良好的绝缘状态；在发生故障需要切断电路时，断路器利用 SF₆气体进行灭弧，快速切断故障电流。

性能特点

占地面积小：能显著缩小变电站体积，220kV GIS 设备占地面积约为常规设备的 37%。

可靠性高：带电部分密封在 SF₆气体中，不受外界环境如盐雾、积尘等影响，且所有元件构成整体，抗震性能优异。

安全性好：带电部分在接地金属壳体内，无触电风险；SF₆气体不易燃，消除火灾隐患，还能有效屏蔽电磁和静电。

抗干扰能力强：金属壳体可降低噪音并增强抗无线电干扰能力。

安装维护便捷：可在工厂完成整机装配和测试，以单元或间隔形式运输至现场，安装周期短；结构合理、灭弧系统先进，检修周期长、维修工作量小。

应用场景：广泛应用于发电厂、变电站、大型工矿企业等的 220kV 电力系统，用于对输变电系统进行分合空载、负载及故障电流、转换负荷、隔离线路、接地保护和测量电量等操作。

产品特点：

1. 新设计的小型化GIS，间隔宽度最小为2.1m，处于国内领先水平。

2. GIS所配断路器采用“压气+热膨胀”的自能式灭弧原理，开断能力强，燃弧时间短，全开断时间2周波，电寿命长，满容量开断20次，结构简单可靠。

3. 断路器配用液压弹簧机构或弹簧机构，结构简单紧凑，可靠性高，维护工作量少，机械寿命长达10000次。

4. 主变和母联间隔配用大功率液压弹簧机构可实现三相机械联动操作。

5. GIS外壳采用铝合金材料，产品质量轻、对地基载荷要求小、耐腐蚀、涡流损失小、外壳温升低。

6. 无线电干扰水平低于500μV，适于在市区及居民区附近安装。

7. 环境适应性强,适用于环境条件恶劣如严重污秽、多水雾、冰雹地区,高海拔和多地震地区以及用地紧张的闹市区和土石方开挖困难的山区水电站。

8. 灵活性强，可根据用户要求组合成单母线、桥形接线、双母线等多种接线方式。

9. 除出线套管和部分连接母线外，GIS可实现整间隔运输，大大缩短现场安装工作量和工期。

10. GIS既可安装于户内，又可安装于户外，产品适应性强。

产品参数

1.电气参数

系统标称电压：220kV

系统最高电压：252kV

系统额定频率：50Hz

额定电流

母线：2500/3150/4000A（有效值）

分段：2500/3150/4000A（有效值）

母联：2500/3150/4000A（有效值）

主变：2500/3150A（有效值）

线路：2500/3150A（有效值）

母线设备：1600A（有效值）

额定短时耐受电流：50kA（有效值）

额定短路持续时间：3s

额定峰值耐受电流（主回路和接地回路）：125kA（峰值）

额定短路开断电流：50kA（有效值）

额定绝缘水平

额定雷电冲击耐受电压（1.2/50μs，峰值）：相对地 1050kV，相间 1050kV，隔离断口间 1050+200kV

额定 1min 工频耐受电压（干试有效值）：对地 460kV，相间 460kV，隔离断口间 460+145kV

SF₆气体零表压时耐受电压（相对地）：190kV（有效值）5min

2.气体参数

SF₆气体的压力（20℃时，表压）

断路器室：额定 0.6MPa、报警 0.52MPa、闭锁 0.5MPa

其他气室：额定 0.5MPa、报警 0.44MPa、闭锁 0.42MPa

GIS 中 SF₆气体的允许湿度

有电弧分解物的间隔：交接值≤150μl/l，长期运行允许值≤300μl/l

无电弧分解物的间隔：交接值≤250μl/l，长期运行允许值≤500μl/l

SF₆泄漏率：每个气隔的漏气率应不大于 0.5%／年

3.环境参数

周围空气温度

户内：最高温度 40℃，最低温度 - 10℃，平均温度 38℃，最大日温差 30K

户外：最高温度 40℃，最低温度 - 10℃，平均温度 38℃，最大日温差 30K

海拔高度：≤1000m

最大风速（户外）：35m/s（离地面高 10m 处持续 10min 的平均最大值）

环境相对湿度（在 25℃时）

日平均相对湿度：≤95%

月平均相对湿度：≤90%

降雨量（户外）

年最大：2600mm

日最大：370mm

雷暴日：90 日 / 年

地震烈度：8 度，水平加速度 0.25g，垂直加速度 0.125g

4.其他参数

噪声水平：户外不得超过 110dB，户内不得超过 90dB

电晕和无线电干扰水平：在分（合）闸状态下，晴天夜晚无可见电晕；在 1.1 倍额定相电压下，无线电干扰不大于 500μV

局部放电量（1.1 倍相电压下）：气隔绝缘件小于 3pC；电磁式电压互感器、电流互感器小于 5pC；整体 GIS 小于 10pC

防护等级：机构箱、汇控柜外壳及辅助回路设备防护等级为 IP54（户外），IP4X（户内）

设计寿命：30 年
