仪表信号控制电缆系列
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

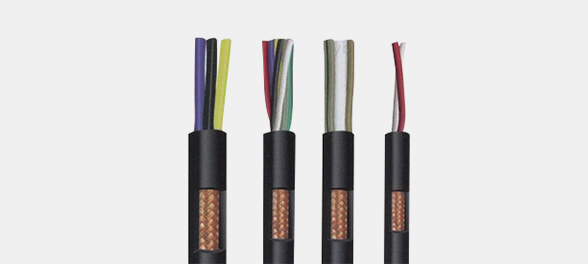

产品图片
产品说明
一、执行标准
本产品执行企业标准。
阻燃特性符合GB/T18380.3规定要求。
二、产品特点及用途
仪表信号电缆用于电子计算机为主的自动控制系统，尤其适用于计算机集散控制系统，传递生产装置过程变量的检测、控制、报警等模拟和数字信号，产品采用分对对绞、分屏、总屏等工艺，因此具有良好的抗磁场干扰、静电干扰等性能。
三、使用特性
1、交流额定电压：（U0/U）300/500V
2、电缆导体长期允许工作温度：聚乙烯70℃ 交联聚乙烯90℃
3、最低环境温度：固定敷设：-40℃，非固定敷设-15℃
4、安装敷设温度：不低于0℃
5、敷设推荐的允许弯曲半径：铜带屏蔽缠绕电缆应不小于电缆外径的12倍，其余结构的电缆应不小于电缆外径的6倍。
四、主要技术指标
| 性能项目 | 单位 | 指标 | ||||
|---|---|---|---|---|---|---|
| 导体线芯直流电阻20℃ | Ω/Km | 标称截面 | 0.75 | 1 | 1.5 | 2.5 |
| 1类导体 | 24.5 | 18 | 12.1 | 7.41 | ||
| 2类导体 | 24.5 | 18.1 | 12.1 | 7.41 | ||
| 5类导体 | 26 | 19.5 | 13.3 | 7.98 | ||
| 工作电容 | PF/m | ≤90 | ||||
| 电容不平衡 | PF/m | ≤1 | ||||
| 20℃绝缘电阻 | MΩ·Km | ≥5000 | ||||
| 试验电压 | V | 2000/min | ||||
| 阻燃特性 | A或B类(按GB/T18380.3试验) | |||||
五、产品型号及名称
| 型号 | 产品名称 |
|---|---|
| ZC-DJYVP | 铜芯聚乙烯绝缘阻燃聚氯乙烯护套铜丝编织屏蔽仪表信号电缆 |
| ZC-DJYJVP | 铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜丝编织屏蔽仪表信号电缆 |
| ZC-DJYVRP | 铜芯聚乙烯绝缘阻燃聚氯乙烯护套铜丝编织屏蔽仪表信号电缆 |
| ZC-DJYJVRP | 铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜丝编织屏蔽仪表信号电缆 |
| ZC-DJYPVP | 铜芯聚乙烯绝缘阻燃聚氯乙烯护套铜丝编织分屏、总屏仪表信号电缆 |
| ZC-DJYJPVP | 铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜丝编织分屏、总屏仪表信号电缆 |
| ZC-DJYPVRP | 铜芯聚乙烯绝缘阻燃聚氯乙烯护套铜丝编织分屏、总屏仪表信号软电缆 |
| ZC-DJYJPVRP | 铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜丝编织分屏、总屏仪表信号软电缆 |
| ZC-DJYVP3 | 铜芯聚乙烯绝缘阻燃聚氯乙烯护套铝塑复合带绕包屏蔽仪表信号电缆 |
| ZC-DJYJVP3 | 铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铝塑复合带绕包屏蔽仪表信号电缆 |
| ZC-DJYVRP3 | 铜芯聚乙烯绝缘阻燃聚氯乙烯护套铝塑复合带绕包屏蔽仪表信号软电缆 |
| ZC-DJYJVRP3 | 铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铝塑复合带绕包屏蔽仪表信号软电缆 |
| ZC-DJYP3VP3 | 铜芯聚乙烯绝缘阻燃聚氯乙烯护套铝塑复合带绕包分屏、总屏仪表信号电缆 |
| ZC-DJYJP3VP3 | 铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铝塑复合带绕包分屏、总屏仪表信号电缆 |
| ZC-DJYP3VRP3 | 铜芯聚乙烯绝缘阻燃聚氯乙烯护套铝塑复合带绕包分屏、总屏仪表信号软电缆 |
| ZC-DJYJP3VRP3 | 铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铝塑复合带绕包分屏、总屏仪表信号软电缆 |
| ZC-DJYVP2 | 铜芯聚乙烯绝缘阻燃聚氯乙烯护套铜塑复合带绕包屏蔽仪表信号电缆 |
| ZC-DJYJVP2 | 铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜塑复合带绕包屏蔽仪表信号电缆 |
| ZC-DJYVRP2 | 铜芯聚乙烯绝缘阻燃聚氯乙烯护套铜塑复合带绕包屏蔽仪表信号软电缆 |
| ZC-DJYJVRP2 | 铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜塑复合带绕包屏蔽仪表信号软电缆 |
| ZC-DJYP2VP2 | 铜芯聚乙烯绝缘阻燃聚氯乙烯护套铜塑复合带绕包分屏总屏仪表信号电缆 |
| ZC-DJYJP2VP2 | 铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜塑复合带绕包分屏总屏仪表信号电缆 |
| ZC-DJYP2VRP2 | 铜芯聚乙烯绝缘阻燃聚氯乙烯护套铜塑复合带绕包分屏总屏仪表信号软电缆 |
| ZC-DJYJP2VRP2 | 铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜塑复合带绕包分屏总屏仪表信号软电缆 |
注：阻燃等级分为：A、B、C三个等级
六、型号说明
七、产品结构示意图
八、代号名称和含义
| 项目 | 代号 | 代号含义 |
|---|---|---|
| 阻燃特性 | / | 非阻燃可省略 |
| ZA | A级阻燃 | |
| ZB | B级阻燃 | |
| ZC | C级阻燃 | |
| WDZC | 低烟无卤C级阻燃 | |
| WDZN | 低烟无卤耐火 | |
| 系列代号 | DJ | 仪表信号电缆 |
| 绝缘材料 | Y | 聚乙烯 |
| YJ | 交联聚乙烯 | |
| F | 氟塑料 | |
| 护套材料 | V | 聚氯乙烯 |
| G | 硅橡胶 | |
| E | 聚稀烃 | |
| 屏蔽材料 | P | 铜丝或镀锡铜丝编织 |
| P3 | 铝塑复合带绕包 | |
| P2 | 铜塑复合带绕包 | |
| 耐热等级 | 70 | 最高工作温度70℃ |
| 90 | 最高工作温度90℃ | |
| 105 | 最高工作温度105℃ | |
| 180 | 最高工作温度180℃ | |
| 导体种类 | 1 | 单股导体 |
| 2 | 7股导体 | |
| 5 | 多股绞合导体 | |
| 规格 | 对数╳芯数╳导体标称截面(㎜2) | |
| 对数:1、2、3…….24 | ||
| 芯数:2、3 | ||
| 导体标称截面:0.75,1.0,1.5,2.5 |
产品参数
ZC-DJYVRP,ZC-DJYJV(R)P,ZC-DJYPV(R)P,ZC-DJYJPV(R)P仪表信号电缆
ZC-DJYV(R)P,ZC-DJYJV(R)P,ZC-DJYPV(R)P,ZC-DJYJPV(R)P仪表信号电缆
ZC-DJYV(R)P3,ZC-DJYJV(R)P3,ZC-DJYP3V(R)P3,ZC-DJYJP3V(R)P3仪表信号电缆
ZC-DJYV(R)P3,ZC-DJYJV(R)P3,ZC-DJYP3V(R)P3,ZC-DJYJP3V(R)P3仪表信号电缆
ZC-DJYV(R)P2,ZC-DJYJV(R)P2,ZC-DJYP2V(R)P2,ZC-DJYJP2V(R)P2仪表信号电缆
ZC-DJYV(R)P2,ZC-DJYJV(R)P2,ZC-DJYP2V(R)P2,ZC-DJYJP2V(R)P2仪表信号电缆
