变压器中性点接地电阻柜

联系人:闻刚
联系电话:0577-6172 ****
企业地址浙江省-温州市
详细地址浙江省乐清市柳市镇柳黄路2188号(乐清市正吉电机厂内)
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
电能质量系列产品: 中频谐波无功补偿装置、高、低压无功动态补偿装置SVG,SVC,TSC,MCR,TCR,APF有源滤波装置、低压无功自动补偿装置,高压调容调压式无功补偿,高压无功就地补偿装置、高压无功集中补偿装置、高压动态滤波无功补偿成套、高压综合测控仪、低压综合测控仪、谐波保护器、消弧消谐选线过电压保护装置、过电压抑制柜等。 电能质量事业部主要从事电力系统谐波、电压波动和闪变以及各种无功补偿等治理装置的设计、生产、成套、销售。依靠长期积累的技术实力,稳定的质量,适宜的工程造价,我们赢得广大客户的信任,同时长期独特的项目经验也让我们能够迅速了解您企业中存在的电效能源问题。 电力节能系列产品: 高压固态电动机软起动柜、高速限流熔断组合装置、配电聚优柜、中性点虚拟接地装置、过电压抑制柜、消弧线圈成套、微机消谐器、微机小电流、接地选线装置、电弧光保护系统等。

产品图片

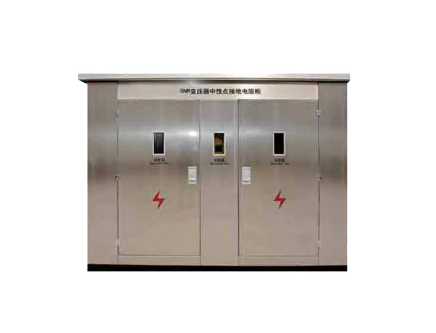

变压器中性点接地电阻柜



产品概述

在我国电力系统6-35KV交流电网中,电网中性点存在不接地、经消弧线圈接地、高 阻接地、小电阻接地等方式。在电力系统(尤其是以电缆为主要输电线的城网供电系统) 中,接地容性电流较大,可能使得“间歇”电弧接地过压的出现具备了特定的“临界’条 件,从而导致弧光接地过电压的产生。中性点电阻接地方式的应用,形成了电网对地电容 中能量(电荷)的泄放通道,并给故障点注入阻性电流,使接地故障电流呈阻容性质,减少与 电压的相位角差,降低故障点电流过零息弧后的重燃率,破坏弧光过电压产生的“临界” 条件,使过电压限制在相电压的2.6倍以内,同时保障高灵敏度接地故障保护设备准确判定 并且切除馈线一次及二次故障,从而有效保护系统正常运行。 变压器中性点接地电阻柜组成部分:柜体(箱式组合柜)、接地变压器(无中性点系统选 配)、接地电阻器、电流互感器、隔离刀闸成套装置、智能控制器(智能监控单元)。

技术参数


技术参数
