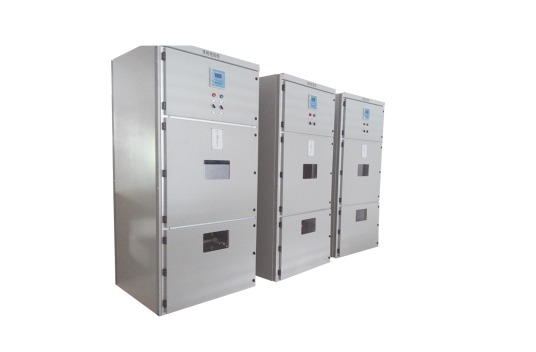

接地电阻柜

产品概述

随着城乡电网的迅猛发展，电网结构发生很大的变化，出现了以电缆为主的配电网， 对地电容电流剧增，系统发生单相接地故障时，可恢复故障越来越少，采用电阻接地方 式不仅适应了我国电网的主一发展变化要求，还可以使输电设备的绝缘水平降低一至 两个档次，降低整体电网的投资。中性点经电阻接地方式在单相接地故障时能快速 切除故障，抑制谐振过电压，提高了电力系统的安全性和可靠性。

技术参数

           当前，中性点经电阻接地方式已被写入电力行业规程，电力行业标D L/T620-1997《交流电气装置的过电压保护和绝缘配合》第3.1.4条规定：”6-35KV主要由电缆线路构成的送、配电系统，单相接地故障电容电流较大时，可采用低电阻接地方式，但应考虑供电可靠性要求、故障时瞬态电压、瞬态电流对电气设备的影响、对通信的影响和继电保护技术要求以及本地的运行经验等。”第3.1.5条规定：“ 6KV和10KV配电系统以及发电厂厂用电系统，单相接地故障电容电流较小时，为防止谐振，间隙性电弧接地过电压等对设备的危害，可用高电阻接地方式。”

           电阻柜的设计选型，也可参考：DL/780- 2001配电系统中性点接地电阻器。

           中性点接地方式是一个涉及线路和设备的绝缘水平、通讯干扰、继电保护和供电网络安全可靠等因素的综合性问题，所以我国配电网和大型工矿企业的供电系统做法各异，以前大都采用中性点不接地和经消弧线圈接地的运行方式。近年来由于电力系统的发展，用户用电量的增大，一些省市电网大力推广电阻接地的运行方式。
