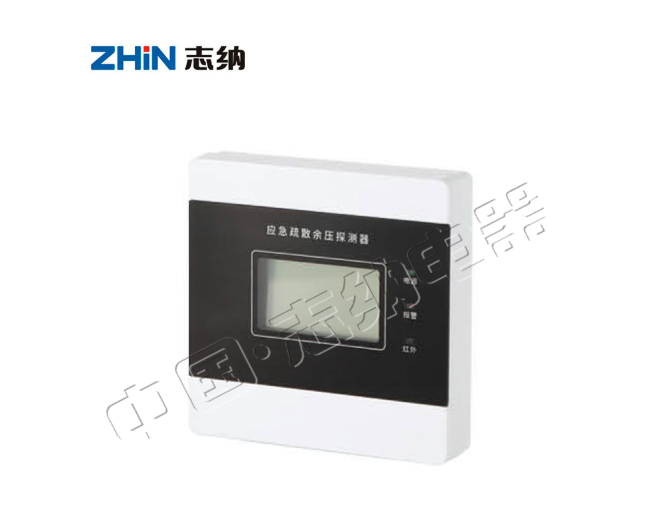

ZNEY-G 余压探测器（主模块）

产品详情

应用背景

1、建筑发生火灾，必须确保防烟楼梯间、避难走道及其前室的防烟性能要求。

2、从防烟角度讲，机械加压送风系统的余压不利于防烟，因此余压越高越好。

3、由于疏散门的方向是朝疏散方向开启，而加压送风作用方向与疏散方向恰好相反，若余压过高则会导致疏散门两侧压差不导致们无法正常开启的情况，影响人员疏散和消防人员施救。

4、加压送风系统的设计，首先应建立在安全疏散的基础上。

5、目前加压送风系统本身，没有能力来判断加压区是否保持一定压力，或加压区泄露过大，压力打不到标准，压力达不到标准，起不到防烟作用，或因压力过大而造成疏散门阻塞的情况。

6、设计安装智能型余压监控系统，可有效解决疏散门两侧压差过大而导致门无法正常开启的故障，保证了疏散通道的安全疏通，使加压送风系统处于合理、有效的工作状态，从而为在火灾情况下人员的疏散和营救提供有力的保障，

系统简介

针对各类机械加压送风系统的应用特点，志纳电气有限公司研发了智能型余压监控系统，是集工业计算机技术、通讯、抗电磁干扰、数字传感技术及消防二总线于一体的智能化系统。用高灵敏度压力信号传感器，24小时实时自动巡检并采集监控区域压力变化等工作状态，对超压故障发出报警信号并记录，当防烟楼梯间或前室余压值达到超压监控值时，余压探测器发出报警信号，余压控制器打开加压分机分管上的旁通阀泄压；余压回落到正常区间值后，余压探测器发出信号，余压控制器闭关旁通阀，通过控制旁通泄压阀开启，来保持余压值稳定在规范要求的区间值内，系统具有实时性、数字化、智能化，自动化连续监控的特点。

智能余压监控系统由余压监控器（主机）、余压探测器、余压控制器、风阀执行器、系统监控专用软件等部分或全部设备组成，完全满足并高于GB51251《建筑防烟排烟系统技术标准》、GB50016《建筑设计防火规范》和GB50098《人民防空工程设计防火规范》等相关国家标准中的功能需求。

设计依据

GB50016-2014《建筑设计防火规范》（机械加压送风系统设置场所）

8.5.1建筑的下列场所或部位应设置防烟设施：

1、防烟楼梯间及其前室；

2、消防电梯间前室或合用前室；

3、避难走道的前室、避难层（间）。

GB50016-2006《建筑设计防火规范》（以下具体系设计条款仍执行）

9.3.3防烟楼梯间内机械加压防烟系统的余压值应为40~50Pa;

GB50045-95《高层民用建筑设计防火规范》（2005年版）（以下具体系设计条款仍执行）

8.3.7 机械加压送风机的全压，除计算最不利环管道压头损失外，尚应有余压。其余压值应符合下列要求：

8.3.7.1 防烟楼梯间为40Pa~50Pa。

8.3.7.2 前室、合用前室、消防电梯间前室、封闭避难层（间）为25Pa~30Pa。

GB50098-2009《人民防空工程设计防火规范》

6.2.1 防烟楼梯间送风余压值应为（40~50）Pa，前室或合用前室送风系统的余压值应为（25~30）Pa。

6.2.2 避难走道的前室送风余压值应为（25~30）Pa。

《民用建筑工程设计技术措施》

4.10.10 加压送风系统的余压值超过规定数值较多时，宜设置泄压阀或旁通阀等装置。

DGJ08-88-2006《建筑防排烟技术规范》（上海地标）

3.3.6 当系统的余压超过最大压力差时，应设置余压调节阀或采用变速风机等措施。

产品特点

1、完全满足国家标准GB51251-2017《建筑防烟排烟系统技术标准》。

2、采用高精度传感器及数字化技术，可以检验正压、负压或压差。

3、反馈疏散通道余压的压力状态和故障信息。

4、采用86壳样式，安装方便快捷。

5、测量压力差值，量程-1000Pa~1000Pa。

6、绝对压力范围300mBar~1200mBer。

7、采用二总线方式供电和通讯，将压力差值传输给余压控制器，同时接收余压控制器下发的报警阀值等信息，可本地完成光报警。

8、响应时间1S-50S

9、平均消耗电流500uA。

10、工作温度：-20℃~70℃
