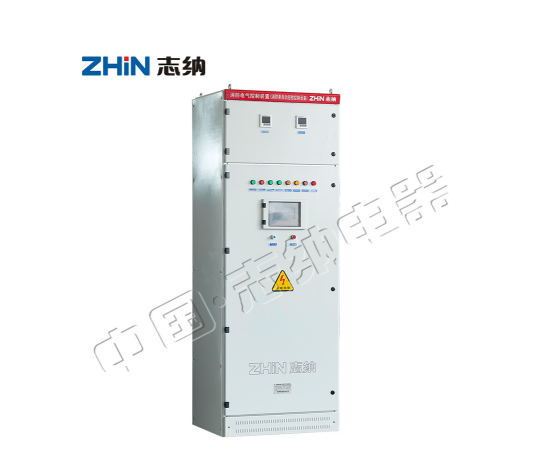

消防巡检柜

产品概述

ZN-XF-D系列消防电气控制装置（消防泵控制设备）依据国家标准GB16806-2006《消防联动控制系统》设计、生产制造，采用CPU控制器控制，替代了之前复杂的二次线路，方便检查与维护。本产品适用于消防供水水泵的控制要求。

型号说明

备注：

消防泵包含：XF-消火栓泵控制柜、PL-喷淋泵控制柜、YL-雨淋泵控制柜、PS-喷洒泵控制柜、PW-喷雾泵控制柜、SM-冰幕泵控制柜、SP-水炮泵控制柜、PM-泡沫泵控制柜、ZP-自喷泵、CS-传输泵

水泵回路：2：一备一用、3：两备一用

启动方式：ZJ-全压启动、RQ-软起动器启动、ZO-自耦降压启动、XJ-星三角启动

产品原理

ZN-XF-D系列消防电气控制装置（消防泵控制设备）设计灵活且可靠，采用CPU控制器控制方式，手动控制优先，自动控制时消防信号自动起泵。

●消防电气控制装置（消防泵控制设备）主要用于消火栓、喷淋系统，采用直接启动或星三角启动，一控二采用一用一备的方式。

●系统具有手动和自动功能。自动时，自动指示灯点亮，当消防信号到达，自动启动一台水泵；手动时，手动运行指示灯点亮，可手动启停所要启动的水泵。

●系统具有故障切换功能。当一台水泵出现过载时，另一台水泵会投入运行，此时黄色故障指示灯点亮且故障声警蜂鸣器报警。

●系统具有远程控制和信号反馈接口可连接至消防栓、消防中心等。消防栓或消防中心启动DC24V消防信号时，消防栓控制柜会自动启动消防栓泵运行。

●系统具有缺相、错相保护功能。当缺相、错相信号到达时，水泵停止运行，故障声警蜂鸣器报警。

●系统可参与集中巡检。系统给集中巡检控制柜预留了所需信号的接线端子（包括系统接到集中巡检控制柜的信号和来自集中巡检控制柜的巡检信号）。

产品特点

◆采用数码管大屏中文显示，集中CPU模块管理控制；

◆具有手动/自动控制方式，手动和消防信号优先操作原则；

◆对消防水泵的故障现象自动主/备水泵轮换，保证消防供水安全；

◆具有缺相、断相、过载、过流、短路等保护功能；

◆适用于多种领域的消防供水控制；

◆自动化控制，快速响应，安全可靠；

◆具备RS485接口（MODBUS协议），可联网远程监控。

产品应用

产品适用于酒店、医院、大型商场、超市、高层办公楼、影剧院、博物馆、会展中心、体育场馆、机场、火车站、地铁、工矿企业等公共场所或大型建筑物的消防泵控制。

产品型号

◆功率（kw）：ZN-XF-D-7.5、11、15、18.5、22、30、37、45、55、75、90、110、132、160、185、200、250、285、320、400等。

主要技术参数
