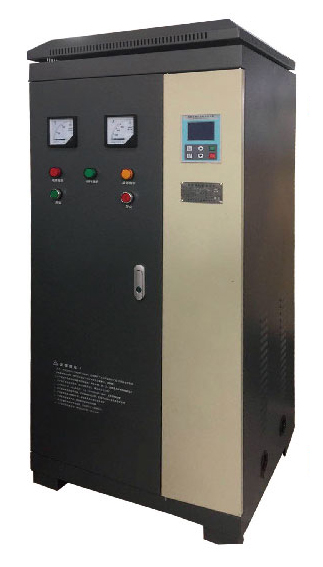

RS系列智能在线式电机软起动柜

一、概述

智能在线式电机软启动器是采用电力电子技术，微处理技术及现代控制理论而设 计生产的具有当今水平的新型起动设备。无需加装交流接姓器。该产品能有效 地限制交流异步电动机起动时的起动电流，可广泛应用于风机、水泵、输送类及压缩机 等负载，是传统的里角转换、自耦降压、磁控降压等降压设备的理想换代产品。

二、特点

1.起动方式：根据负载特点选择不同的起动模式及参数设置，可彔大程度的使电 动机的起动效果；三种起动方式：电压斜坡起动——可得到的输出扭矩；限流起动——可有效地限制起动电流；点动——可实现试车调试功能。

2.高技术性能：由于采用了高性能微处理器及强大的软件支持功能使控制电路得 以简化。无需对电路参数进行调整。即可获得一致、准确及快速的执行速度；高强度 抗干扰功能.

3.高可靠性：电机软启动器所有电器元件均经过严格的筛选，其主控板还须经过 72小时高温循环试验和振动试验，从而保证了出厂产品的高可靠性；

4.优化的结构：独特紧凑的模块化结构及上进线下出线的连接方式，非常方便用户的集成、成套；

5.多重保护功能：电机软启动器对电动机的起动有多种保护功能(如过流、过载、 缺相、过热等)，可降低集成或成套成本，简化电路。

6.键盘设置功能：便捷直观的搡作显示键盘，可根据不同负载，对起停、运行、 保护等参数进行设置、修改。

三、工作原理

电机软启动器(软起动器)是一种集电机软起动、软停车、轻载节能和多种保护功 能于一体的新颖电机控制装置，国外称为Soft Starter。软启器采用三相反并联晶闸管 作为调压器，将其接入电源和电动机定子之间。这种电路如三相全控桥式整流电路。 使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶 闸管全导通，电动机工作在額定电压的机械特性上，实现平滑启动，降低启动电流， 避免启动过流跳闸。待电机达到額定转数时，启动过程结束，软启动器自动用旁路接 触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热 损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。软启 动器同时还提供软停车功能.软停车与软启动过程相反，电压逐渐降低，转数逐渐下 降到；，避免自由停车引起的转矩冲击。

四、规格参数与尺寸
