DTY系列电子式调压器

联系人：刘焕明

联系电话：0532-8856****

企业：青岛兰宇变压器有限公司

企业地址山东省-青岛市

详细地址山东省青岛市即墨区环保产业园即发龙山路50号

厂家信息
产品信息
规格参数
技术文档

青岛兰宇变压器有限公司自创建以来，一直坚持以“质量稳抓、信誉为上”的经营宗旨，不断开发，创新产品，开拓市场，与众多科研单位，高等院校进行紧密合作并聘请工程师作指导。公司拥有硅钢片自动冲剪线，全自动数控平绕机、箔绕机、环形绕线机、扁线立绕机、R型绕线机、数控雕刻机、真空压力浸烤机、全自动铁芯数控氩焊机等设备。引入现代化管理理念，采用国内外高新技术。专业生产单、三相变压器，稳压器，调压器，电抗器，充电器，逆变器，电机启动柜等产品。公司在注重产品开发、研制的同时，不断加强质量管理，并全面通过了CE认证、CQC认证及ISO9001国际质量体系认证。现在公司拥有全套现代智能校验设备，为公司产品出厂提供了质量的保障。公司先后获得“中国产品”、“电网定点选购产品”等殊荣。

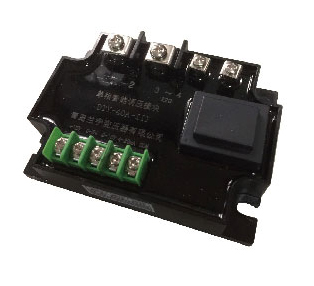

产品图片

DTY系列电子式调压器

一、概述

全隔离单相交流调压器呈集同步信号的变压器、隔离控制电源、相位检测电路、移动电路、光电隔离触发及输出可控硅为一体，有效的实现了控制电路与高压电路的隔离，控制信号有直流输入与直流电压输入两种形式，大大满足了各种自动化控制的需求，控制信号可由其它控制设备输出供给或直接用梭块自带电源外接一支2-10K的电位器，能实现将可控硅导通角在0-180冈之间调节，达到调节输出电压的目的。并可以根据用户的需求增加软启动功能。广泛用于调光、加热、焊机、电镀及变压器调压等设备中。

二、主要技术指标

工作电压：220VAC,380VAC

有效值电流：10A 25A 40A 55A 75A 100A 120A 150A 200A

输入控制信号：0-5VDC或0-10V或4-20mA或10K电位器

输出电压变化范围：0-220VAC/0-380VAC

可控硅阻断电压（220VAC ) ：>600Vp

可控硅阻断电压{ 380VAC ) ：>1000Vp

隔离及绝缘耐压：2500VAC

接通时间{f=50Hz ) ：< 1ms

关断时间{f=50Hz ) ：< 10ms

频率范围：46 63Hz

断态漏电流：<5mA

负载蚕小电流：50mA

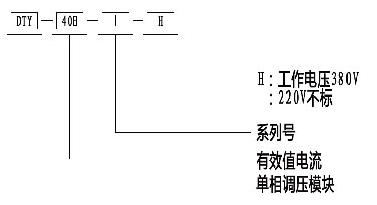

三、型号含义

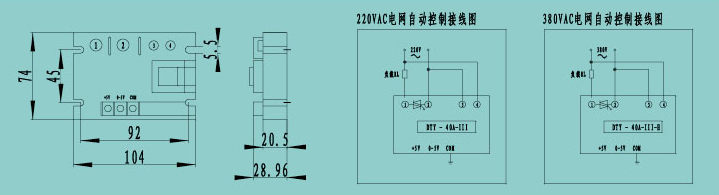

四、外型图

注：①②为输出端，即梭块内部可控硅的两个极，无极性要求：半波输出模块内部，单相可控硅的阳极接①，阴极接② 端。③④为模块内部同步变压器初级，有220VAC和380VAC两种规格；220VAC档的输入电压为165VAC-260VAC; 380VAC档的输入电压为285VAC-420VAC; ③④无极性要求。COM为模块内部地，CON为控制端，+5V为内部输出辅助电源，只供电位器手动调节控制时用。①②③④的强电部分和+5V、CON、COM的弱电控制信号端全隔离。直流5A以上需加散热器10A以上需加风冷或水冷，档选取外接控制信号时，CON接正，COM接负;如极性相反则输出端失控（全开或全）。
