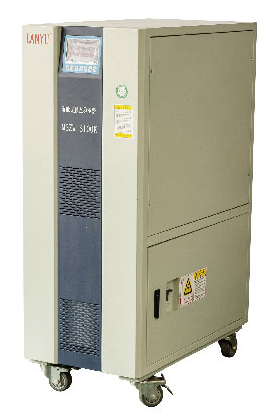

产品图片
WJS系列微电脑控制无触点稳压器
一、概述
本系列智能型无触点补偿式交流稳压器以下简称无触点稳压器，是在我司多年生产补偿式电力稳压设备的基础上，经历多年努力成功研制的新一代快速稳压设备。
它采用虽高新高速DSP运算芯片控制技术、快速交流采样技术、有效值校正技 术、电压电流过零切换技术和快速补偿稳压技术，将智能仪表、快速稳压和故障诊断 结合在一起，使产品安全、高效、精密。
无触点稳压器主要由隔离变压器、SCR可控硅模块、DSP控制核七、、快速稳压技 术和安全保护装置组成，实现了无触点控制、安全、高效、节能、环保，是CSR开关 技术和变压器技术的完美结合。
产品广泛应用于工业、交通、邮电、国防、铁路、科研等领域的大型机电设备、
金属加工设备、生产流水线、电梯、医疗器械、剌绣轻纺设备、空调、广播电视、家用电器及大楼照明等需要稳定电压的用电设备。
二、产品特点
(1)高效率：98%以上，自身消耗小
(2)高稍度：稳压精度±1
(3)智能仪表显示：实时显示电压、电流有效值，済晰、准确、分辨率高.薄 膜按键操作，安全可靠
(4)三相分调：三相分别调整，保证每相输出电压的精度不变
(5)适用范围广：稳压范围宽，可满足电源电网质置差、电压波动范围大的场所及设备使用
(6)高效反应：40毫秒稳压速度，对任何电脑自动化、设备及仪器，不产生电压变化影响
(7)保护功能齐全：设有缺相、锘相、过温、过载、过压、欠压、短路、保险熔断等故障显示或保护功能，确保稳压器及负载安全运行
(8)预置功能强：输出电压、过栽、过欠压、反应速度等多项参数在产品额定值内可以任意设置
(9)过载能力强：整机采用优质器件，性能好，可在100%額定负栽条件下，承受瞬时过栽而不损坏
(10)适应性强：对电网和负载的适应性强，可在各种恶劣的电网和复杂的负载情况下，可靠地连续稳定工作
(11)无畸变：采用电压、电流过零切换技术，在切换过程中无断流，无浪涌电流，输出波形无畸变
(12}损耗低：额定电压下空载损耗小于0.5%,给客户节省大量电费
(13)旁路功能，易维护：可在“稳压”与“旁路直通供电”之间切换，方便故障维修时使用
三、WJS系列产品技术参数
| (1)产品型号： | (11)缘等级： | F级 | |
| (2)额定容置： | 10-3000KVA | (12)绝缘电阻： | 整机对地绝缘电阻>5MΩ |
| (3)相数： | 三相五线制 | (13)绝缘强度： | 2000VAC/1min无飞弧放电、无击穿 |
| (4)输入范围： | □220V □380V □400V | (14)出波形： | 输出波形无畸变 无谐波增量 |
| 其它：□±15%□±20%□±25%□±30%其它： | (15)瞬时过载能力： | 2倍额定电流 | |
| (5)输出电压： | □220V □380V □400V 其它： | (16)显示方式： | LCD显示 |
| (6)稳压稍度： | □±1%□±3%□±5% (可设置） | (17)工作方式： | 长期连续运行 |
| (7)效率： | 10K-50K≥95%, 50K-100K≥97%, ＞100K≥98% | (18)保护功能： | 过载、过压、欠压、短路、缺相、相序、过温、保险馆断 |
| (8)频率： | 50Hz/60Hz | (19)散热方式： | 强迫风冷 |
| (9)响应时间： | <10毫秒 | ||
| (10)稳定时间： | <100毫秒 |
备注：①以上为我司常规产品的技术参数，不作为客户验收产品的依据，产品验收应依据合同书中的技术参数约定。
②客户如有特殊要求，可与本公司相关部门协商。
③P=m的平方根 I2U210-3(KVA)
式中：P——稳压器额定{输出}容置（KVA) M一相数单相：M=1三相：M=3
I2—额定输出电流(A) U2—额定输出电压(V)(三相为线电压)
