FKSG系列风电光伏电抗器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
青岛兰宇变压器有限公司自创建以来,一直坚持以“质量稳抓、信誉为上”的经营宗旨,不断开发,创新产品,开拓市场,与众多科研单位,高等院校进行紧密合作并聘请工程师作指导。公司拥有硅钢片自动冲剪线,全自动数控平绕机、箔绕机、环形绕线机、扁线立绕机、R型绕线机、数控雕刻机、真空压力浸烤机、全自动铁芯数控氩焊机等设备。引入现代化管理理念,采用国内外高新技术。专业生产单、三相变压器,稳压器,调压器,电抗器,充电器,逆变器,电机启动柜等产品。公司在注重产品开发、研制的同时,不断加强质量管理,并全面通过了CE认证、CQC认证及ISO9001国际质量体系认证。现在公司拥有全套现代智能校验设备,为公司产品出厂提供了质量的保障。公司先后获得“中国产品”、“电网定点选购产品”等殊荣。

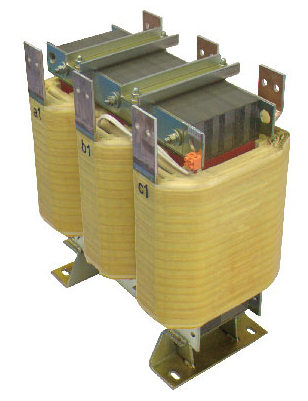

产品图片
FKSG系列风电光伏电抗器

一、概述
电抗器与电容器一起组成谐波回路,主要用途是减少线路的谐波电流,消除3、 5、7、11、13次及更高次谐波,滤波电抗器既可并联在系统上,也可串联在系统上。
二、工作原理
DC直流源通过逆变器变为交流电源,需要保证电流达到一定的指标,需要低谐波含量,高功率因数,才能够并入电力网络。典型的方案是电网与逆变器之间串联电抗器作为滤波器。电抗器分为网测电抗器和变流器测电抗器,网测电抗器和变流器测电抗器之间是三个星形连接的电容器,电抗器除滤除高次谐波外,还有升压和能量交换功能。
三、型号及其含义

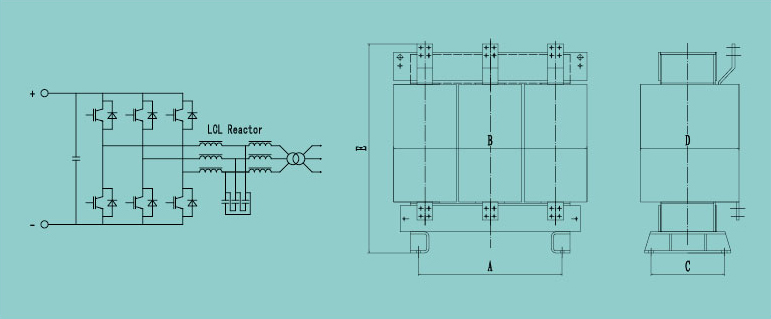

四、外型及安装尺寸

| 产品型号 | 额定电流(A) | 电感量 (mH) | 尺寸(mm ) | |||||
| A | B | C | D | E | 装配孔 | |||
| FKSG -H0312 -500 | 312 | 500 | 350 | 460 | 175 | 290 | 450 | 11 X 15 |
| FKSG -H0420 -350 | 420 | 350 | 350 | 540 | 250 | 300 | 560 | 11 X 15 |
| FKSG -H0550 -350 | 550 | 350 | 220 | 450 | 250 | 330 | 535 | 11 X 15 |
| FKSG -H0600 -150 | 600 | 150 | 560 | 600 | 195 | 225 | 470 | 11 X 15 |
| FKSG -H0767 -071 | 767 | 71 | 125 | 410 | 160 | 280 | 500 | 11 X 15 |
| FKSG -H0300 -230 | 300 | 230 | 450 | 615 | 400 | 450 | 680 | 15 X 20 |
| FKSG -H1100 -50 | 1100 | 50 | 270 | 450 | 210 | 245 | 680 | 15 X 20 |
| FKSG -H1100 -170 | 1100 | 170 | 550 | 740 | 280 | 380 | 800 | 15 X 20 |
| 产品型号 | 额定电流(A) | 电感量 (mH) | 尺寸(mm ) | |||||
| A | B | C | D | E | 装配孔 | |||
| FKSG -H0312 -500 | 312 | 500 | 350 | 460 | 175 | 290 | 450 | 11 X 15 |
| FKSG -H0420 -350 | 420 | 350 | 350 | 540 | 250 | 300 | 560 | 11 X 15 |
| FKSG -H0550 -350 | 550 | 350 | 220 | 450 | 250 | 330 | 535 | 11 X 15 |
| FKSG -H0600 -150 | 600 | 150 | 560 | 600 | 195 | 225 | 470 | 11 X 15 |
| FKSG -H0767 -071 | 767 | 71 | 125 | 410 | 160 | 280 | 500 | 11 X 15 |
| FKSG -H0300 -230 | 300 | 230 | 450 | 615 | 400 | 450 | 680 | 15 X 20 |
| FKSG -H1100 -50 | 1100 | 50 | 270 | 450 | 210 | 245 | 680 | 15 X 20 |
| FKSG -H1100 -170 | 1100 | 170 | 550 | 740 | 280 | 380 | 800 | 15 X 20 |
