CKSG系列低压电容器串联电抗器

一、概述

该系列干式铁芯串联电抗器用于低压无功补偿柜中，与电容器相串联，当低压电网中有大量整流、变流装置等谐波源时，其产生的高次谐波会严重危害主变及其它电 器设备的安全运行。电抗器与电容器相串联后，能有效的吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。

二、结构特点

1.该电抗器分为三相和单相两种，均为铁芯干式。

2.铁芯采用优质低损耗矽钢片，芯柱有多个气隙分成均匀小段，气隙采用环氧层及环氧树脂粘接胶作间隔，以保证电抗气隙在运行过程中不发生变化。

3.线圈采用T2纯铜带绕制，用F/H级绝缘纸隔层，有美感且有较好的散热性能。

4.电抗器的线圈和铁芯组成一体后经过预烘—真空浸漆—热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。

5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。

6.外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子。

三、性能参数

1.可用于400V/660V系统。

2.电抗率的种类：5%、6%、7%、14%及由客户定制。

3.额定绝缘水平3Kv/min。

4.电抗器各部位的温升限制：铁芯不超过85K，线圈温升不超过95K。

5.电抗器噪音小于65dB（与电抗器水平距离点1米测试）

6.电抗器能在工频加谐波电流不大于 1.35倍额定电流下长期运行。

7.电抗值线性度：在1.8倍额定电流下的电抗值之比不低于0.95（可根据客户要求设 置线性度）。

8.三相电抗器的任意两相电抗值之差不大于±5%。

9.耐温等级H级（180℃ )以上，F级 (155℃)以上。

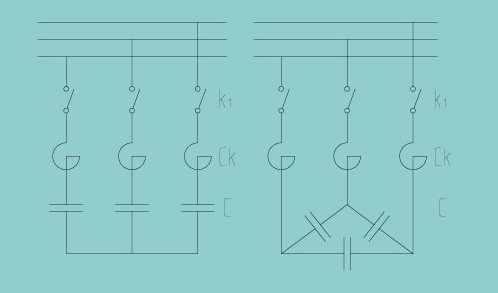

四、搭线方式

五、参数及外形尺寸

备注：以上参数仅为典型值供参考，可根据客户要求定做，我公司保留对数据的变更权利。
