KSG系列输出电抗器

一、概述

输出电抗器，亦称马达电抗器，它的作用是限制电机连接电缆的容性充电电流及使电机绕组上的电压上升率限制在540V/US以内，一般功率为4-90KW变频器与电机间的电缆长度超过50m时，应设置输出电抗器，它还用于钝化变频器输出电压（开关的陡度），减少对逆变器中的元件（如IGBT）的扰动和冲击。

SY-SCKS安装于变频器的输出侧，可以减少马达的噪声及震动。当变频器与马达的联线较长时，开业抑制导线上的浪涌。

1.额定工作电压：φ3/380V/50Hz或660V/50Hz；

2.抗电强度：铁芯-绕组3000VAC/50Hz/10Mh/60s无飞弧击穿；

3.绝缘电阻：铁芯-绕组1000VDC，绝缘阻值>100MΩ；

4.电抗器噪音小于65dB（与电抗器水平距离点1米测试）；

5.产品执行标准：IS09001:2000认证

二、结构特点

1.该电抗器分为三相和单相两种，均为铁芯干式。

2.铁芯采用优质低损耗优质矽钢片，芯柱有多个气隙分成均为小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。

3.线圈采用优质导线绕制，排列紧密且均匀，外表不包绝缘层，具有美感且有较好的散热性能。

4.电抗器的线圈和铁芯组成一体后经过预烘—真空浸漆—热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。

5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。

6.外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子。

7.该电抗器与国内同类产品相比具有体积小、重置轻、外观美等优点，可与国外知名品牌相媲美。

三、性能参数

1.适用于任何品牌变频器

2.压降：分5V和9V两种

3.額定绝缘水平5KV/min.

4.电抗器各部件的温升限值：铁芯不超过85K，线圈温升不超过95K。

5.电抗器噪音小于65dB（与电抗器水平距离点1米测试）

6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。

7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下地电抗值之比不低于0.95.

8.三相电抗器的任意两相电抗值之差不大于±3#。

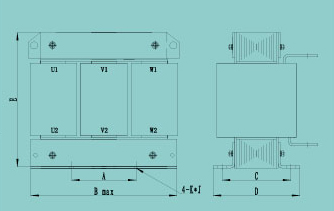

四、外形及安装尺寸
