KSG系列输入电抗器

一、概述

此产品采用优质矽钢片和导线经工艺精制而成，具有体积小、温升低、无噪声等特点。通常安装在变频器调速器的输入或输出端，可抵制变频器产生的谐波向 电网传递，减少变频器产生的谐波对其他元件的干扰，改善电网质置、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响。 用在变频器直流调速器的输出端。限制变频器与电机连接电缆的容性充电电流钝化变频器的PWM波德电压上升率。提高功率因数补偿因数、改善电网质置、平抑波形，是变频与电机间重要元件之一。

二、结构特点

1.该电抗器分为三相和单相两种，均为铁芯干式。

2.铁芯采用优质低损耗优质矽钢片，芯柱有多个气隙分成均为小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。

3.线圈采用优质导线绕制，排列紧密且均匀，外表不包绝缘层，具有美感且有较好的散热性能。

4.电抗器的线圈和铁芯组成一体后经过预烘—真空浸漆—热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地 运行。

5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。

6.外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子。

7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。

三、性能参数

1.适用于任何品牌变频器

2.压降：分5V和9V两种

3.额定绝缘水平5KV/min

4.绝缘电阻：铁芯-绕组1000VDC，绝缘阻值≥100MΩ

5.电抗器各部件的温升限值：铁芯不超过85K，线圈温升不超过95K。

6.电抗器噪音小于65dB（与电抗器水平距离点1米测试）

7.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。

8.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95.

9.三相电抗器的任意两相电抗值之差不大于±3#。

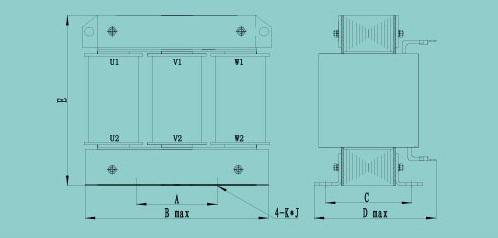

四、外形及安装尺寸
