USG系列三相变频变压器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
青岛兰宇变压器有限公司自创建以来,一直坚持以“质量稳抓、信誉为上”的经营宗旨,不断开发,创新产品,开拓市场,与众多科研单位,高等院校进行紧密合作并聘请工程师作指导。公司拥有硅钢片自动冲剪线,全自动数控平绕机、箔绕机、环形绕线机、扁线立绕机、R型绕线机、数控雕刻机、真空压力浸烤机、全自动铁芯数控氩焊机等设备。引入现代化管理理念,采用国内外高新技术。专业生产单、三相变压器,稳压器,调压器,电抗器,充电器,逆变器,电机启动柜等产品。公司在注重产品开发、研制的同时,不断加强质量管理,并全面通过了CE认证、CQC认证及ISO9001国际质量体系认证。现在公司拥有全套现代智能校验设备,为公司产品出厂提供了质量的保障。公司先后获得“中国产品”、“电网定点选购产品”等殊荣。

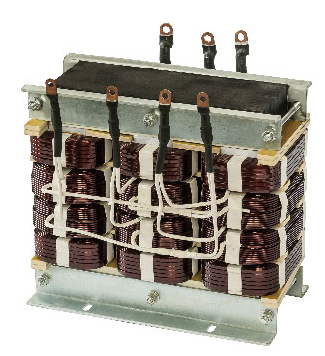

产品图片
USG系列三相变频变压器

一、概述
本产品适用于UPS、EPS、稳压电源、变频电源、逆变器、整流装置等三相产品的电源变压器,对各种产品的要求进行了针对性的攻关、试验以及独特的理念设计,生产制造工艺。采用高磁通的原出厂电工钢片,高强度耐高温的电磁导线以及 进口的特种耐高温长寿命的绝缘材料,完善的检测设备,确保产品适用率、出厂合格率100%,客户满意度95%以上。本产品具有体积小、噪音低,外形美观、抗高温、 自身散热强等特点。
二、技术参数
输入电压:AC 15V~1140V
输出电压:AC 100V~1140V
额定功率:50/60HZ
功率等级:1KW~315KW
冷却方式:空气自冷或强制风冷
环境温度:-5~+40℃
介电强度:2500V/l min
绝缘等级:B/F/H

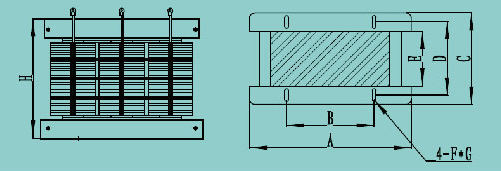

三、外型尺寸

| 容量 | A尺寸 | B尺寸 | C尺寸 | D尺寸 | E尺寸 | F尺寸 | G尺寸 | H尺寸 | 外围尺寸 |
| USG -3.5KVA | 270 ± 2 | 180 ± 5 | 145 ± 5 | 110 ± 5 | 75 ± 2 | 10 ± 2 | 18 ± 1 | 210 ± 5 | 300*250*250 |
| USG -4.0KVA | 270 ± 2 | 180 ± 5 | 150 ± 5 | 115 ± 5 | 80 ± 2 | 10 ± 2 | 18 ± 1 | 210 ± 5 | 300*260*250 |
| USG -5.5KVA | 300 ± 2 | 200 ± 5 | 165 ± 5 | 125 ± 5 | 85 ± 2 | 10 ± 2 | 25 ± 1 | 230 ± 5 | 330*280*270 |
| USG -6.0KVA | 300 ± 2 | 200 ± 5 | 170 ± 5 | 130 ± 5 | 90 ± 2 | 10 ± 2 | 25 ± 1 | 230 ± 5 | 330*290*270 |
| USG -8.0KVA | 328 ± 2 | 220 ± 5 | 170 ± 5 | 130 ± 5 | 90 ± 2 | 10 ± 2 | 25 ± 1 | 250 ± 5 | 360*290*290 |
| USG -10KVA | 360 ± 2 | 240 ± 5 | 175 ± 5 | 135 ± 5 | 95 ± 2 | 10 ± 2 | 25 ± 1 | 270 ± 5 | 390*300*310 |
| USG -12KVA | 360 ± 2 | 240 ± 5 | 185 ± 5 | 145 ± 5 | 105 ± 2 | 10 ± 2 | 25 ± 1 | 280 ± 5 | 390*310*320 |
| USG -15KVA | 385 ± 2 | 260 ± 5 | 190 ± 5 | 150 ± 5 | 110 ± 2 | 10 ± 2 | 25 ± 1 | 295 ± 5 | 415*330*335 |
| USG -20KVA | 410 ± 2 | 280 ± 5 | 196 ± 5 | 156 ± 5 | 116 ± 2 | 10 ± 2 | 25 ± 1 | 320 ± 5 | 440*335*360 |
| USG -24KVA | 470 ± 2 | 320 ± 5 | 205 ± 5 | 165 ± 5 | 125 ± 2 | 10 ± 2 | 25 ± 1 | 405 ± 5 | 500*370*450 |
| USG -30KVA | 445 ± 2 | 300 ± 5 | 210 ± 5 | 170 ± 5 | 130 ± 2 | 10 ± 2 | 25 ± 1 | 330 ± 5 | 480*380*370 |
| USG -37KVA | 470 ± 2 | 320 ± 5 | 232 ± 5 | 192 ± 5 | 152 ± 2 | 10 ± 2 | 25 ± 1 | 365 ± 5 | 500*395*410 |
| USG -45KVA | 470 ± 2 | 320 ± 5 | 235 ± 5 | 195 ± 5 | 155 ± 2 | 10 ± 2 | 25 ± 1 | 380 ± 5 | 500*400*420 |
| USG -60KVA | 500 ± 2 | 340 ± 5 | 255 ± 5 | 210 ± 5 | 165 ± 2 | 10 ± 2 | 25 ± 1 | 435 ± 5 | 540*430*480 |
| USG -75KVA | 540 ± 2 | 360 ± 5 | 270 ± 5 | 225 ± 5 | 180 ± 2 | 10 ± 2 | 25 ± 1 | 450 ± 5 | 540*430*480 |
| USG -93KVA | 570 ± 2 | 380 ± 5 | 285 ± 5 | 237 ± 5 | 192 ± 2 | 10 ± 2 | 25 ± 1 | 480 ± 5 | 570*440*520 |
| USG -132KVA | 650 ± 2 | 440 ± 5 | 290 ± 5 | 245 ± 5 | 200 ± 2 | 10 ± 2 | 25 ± 1 | 550 ± 5 | 670*440*560 |
| USG -180KVA | 700 ± 2 | 460 ± 5 | 325 ± 5 | 275 ± 5 | 225 ± 2 | 10 ± 2 | 25 ± 1 | 605 ± 5 | 705*450*610 |
二、技术参数
输入电压:AC 15V~1140V
输出电压:AC 100V~1140V
额定功率:50/60HZ
功率等级:1KW~315KW
冷却方式:空气自冷或强制风冷
环境温度:-5~+40℃
介电强度:2500V/l min
绝缘等级:B/F/H
