SGK系列磁集成变压器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
青岛兰宇变压器有限公司自创建以来，一直坚持以“质量稳抓、信誉为上”的经营宗旨，不断开发，创新产品，开拓市场，与众多科研单位，高等院校进行紧密合作并聘请工程师作指导。公司拥有硅钢片自动冲剪线，全自动数控平绕机、箔绕机、环形绕线机、扁线立绕机、R型绕线机、数控雕刻机、真空压力浸烤机、全自动铁芯数控氩焊机等设备。引入现代化管理理念，采用国内外高新技术。专业生产单、三相变压器，稳压器，调压器，电抗器，充电器，逆变器，电机启动柜等产品。公司在注重产品开发、研制的同时，不断加强质量管理，并全面通过了CE认证、CQC认证及ISO9001国际质量体系认证。现在公司拥有全套现代智能校验设备，为公司产品出厂提供了质量的保障。公司先后获得“中国产品”、“电网定点选购产品”等殊荣。
产品图片
SGK系列磁集成变压器
一、概述
采用磁集成技术将变压器与电抗器集成，能够进一步提高UPS变压器、地铁牵引等变压器的功率密度和工作效率，改善输出波纹，提高输出动态性能；有效减少一次 侧逆变管损耗及磁件的体积和损耗。所谓磁集成技术，是将变压器中的两个或多个 分立磁件(discrete magnetics,DM)绕制在一副磁芯上，从结构上集中在一起，集 中后的磁件称为集成磁件(integrated magnetics IM)通过一定的耦合方式，合理的 参数设计，有利于产品集成化、小型化；磁集成技术还能减少连接端，可有效减少大 电流场合连接端子的损耗。
二、性能特点
我司的磁集成变压器可满足客户任一短路阻抗需求（通常5%~30% )，隔离变压器、自耦变压器、单相、三相均适用我们采用行业内计算工具对其漏感进行设计与计算，能够十分准确合理的确定主副铁截面大小，一步到位确定副铁气隙、产品 温升、体积等重要技术参数；我们的箔绕机专为双铁心变压器定制，特别适合这种变 压器的线圈绕制。

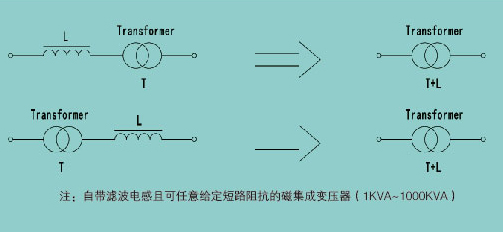

三、原理

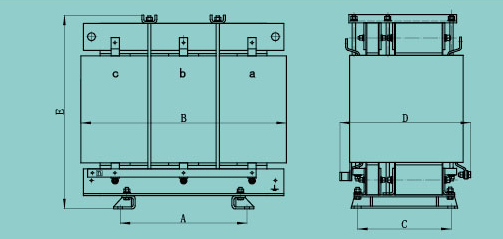

四、参数与尺寸
| 型号 | 相数 | 额定容量 KVA | 频率 HZ | 尺寸 /mm | 绝缘等级 | |||||
| A | B | C | D | E | 安装孔 | |||||
| SGK - 2 | 3 | 80 | 50 | 380 | 615 | 280 | 400 | 590 | 14*20 | H |
| SGK - 2 | 3 | 100 | 50 | 400 | 735 | 400 | 460 | 580 | 14*20 | H |
注：特殊规格与尺寸可根据客户要求制作。
