QZB系列自耦变压器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
青岛兰宇变压器有限公司自创建以来,一直坚持以“质量稳抓、信誉为上”的经营宗旨,不断开发,创新产品,开拓市场,与众多科研单位,高等院校进行紧密合作并聘请工程师作指导。公司拥有硅钢片自动冲剪线,全自动数控平绕机、箔绕机、环形绕线机、扁线立绕机、R型绕线机、数控雕刻机、真空压力浸烤机、全自动铁芯数控氩焊机等设备。引入现代化管理理念,采用国内外高新技术。专业生产单、三相变压器,稳压器,调压器,电抗器,充电器,逆变器,电机启动柜等产品。公司在注重产品开发、研制的同时,不断加强质量管理,并全面通过了CE认证、CQC认证及ISO9001国际质量体系认证。现在公司拥有全套现代智能校验设备,为公司产品出厂提供了质量的保障。公司先后获得“中国产品”、“电网定点选购产品”等殊荣。
产品图片
QZB系列自耦变压器

一、适用范围
QZB系列自耦变压器适用于交流50HZ,额定电压380V,功率14KW-300KW的三相鼠笼式感应电动机不频繁降压起动,以改善电动机对输电网络的影响。

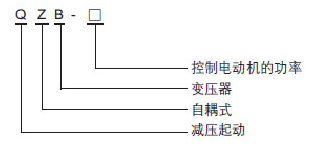

二、型号含义

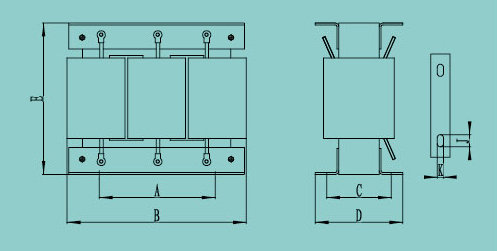

三、外型及安装尺寸(表1)

四、主要技术特性(表2)
| 型号 | 控制电动机 功率(KW) | 时间(S) | 工作电流(A) |
| QZB - 14 | 14 | 30 | 28 |
| QZB - 20 | 20 | 30 | 40 |
| QZB - 28 | 28 | 30 | 56 |
| QZB - 30 | 30 | 30 | 59 |
| QZB - 40 | 40 | 30 | 80 |
| QZB - 55 | 55 | 30 | 110 |
| QZB - 75 | 75 | 30 | 142 |
| QZB - 115 | 115 | 50 | 230 |
| QZB - 135 | 135 | 50 | 270 |
| QZB - 190 | 190 | 70 | 370 |
| QZB - 225 | 225 | 70 | 410 |
| QZB - 260 | 260 | 70 | 475 |
| QZB - 300 | 300 | 70 | 535 |
| 型号 | 安装尺寸 | 安装孔 | 外型尺寸 |
| A C | K*J | A D E | |
| QZB - 14 | 230 115 | 12*20 | 280 144 226 |
| QZB - 17 | 230 115 | 12*20 | 280 144 226 |
| QZB - 20 | 272 105 | 8*20 | 279 138 229 |
| QZB - 22 | 242 115 | 8*20 | 179 138 229 |
| QZB - 28 | 284 113 | 9*20 | 321 153 261 |
| QZB - 30 | 284 113 | 9*20 | 321 153 261 |
| QZB - 40 | 270 128 | 12*40 | 371 168 282 |
| QZB - 45 | 270 128 | 10*48 | 371 168 282 |
| QZB - 55 | 248 132 | Φ 14 | 352 163 280 |
| QZB - 75 | 246 125 | Φ 14 | 371 164 295 |
| QZB - 115 | 312 161 | 12*18 | 392 203 315 |
| QZB - 135 | 310 168 | 12*18 | 391 207 314 |
四、主要技术特性(表2)
| 型号 | 控制电动机 功率(KW) | 时间(S) | 工作电流(A) |
| QZB - 14 | 14 | 30 | 28 |
| QZB - 20 | 20 | 30 | 40 |
| QZB - 28 | 28 | 30 | 56 |
| QZB - 30 | 30 | 30 | 59 |
| QZB - 40 | 40 | 30 | 80 |
| QZB - 55 | 55 | 30 | 110 |
| QZB - 75 | 75 | 30 | 142 |
| QZB - 115 | 115 | 50 | 230 |
| QZB - 135 | 135 | 50 | 270 |
| QZB - 190 | 190 | 70 | 370 |
| QZB - 225 | 225 | 70 | 410 |
| QZB - 260 | 260 | 70 | 475 |
| QZB - 300 | 300 | 70 | 535 |
| 型号 | 安装尺寸 | 安装孔 | 外型尺寸 |
| A C | K*J | A D E | |
| QZB - 14 | 230 115 | 12*20 | 280 144 226 |
| QZB - 17 | 230 115 | 12*20 | 280 144 226 |
| QZB - 20 | 272 105 | 8*20 | 279 138 229 |
| QZB - 22 | 242 115 | 8*20 | 179 138 229 |
| QZB - 28 | 284 113 | 9*20 | 321 153 261 |
| QZB - 30 | 284 113 | 9*20 | 321 153 261 |
| QZB - 40 | 270 128 | 12*40 | 371 168 282 |
| QZB - 45 | 270 128 | 10*48 | 371 168 282 |
| QZB - 55 | 248 132 | Φ 14 | 352 163 280 |
| QZB - 75 | 246 125 | Φ 14 | 371 164 295 |
| QZB - 115 | 312 161 | 12*18 | 392 203 315 |
| QZB - 135 | 310 168 | 12*18 | 391 207 314 |
