ZSG系列三相整流变压器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
青岛兰宇变压器有限公司自创建以来,一直坚持以“质量稳抓、信誉为上”的经营宗旨,不断开发,创新产品,开拓市场,与众多科研单位,高等院校进行紧密合作并聘请工程师作指导。公司拥有硅钢片自动冲剪线,全自动数控平绕机、箔绕机、环形绕线机、扁线立绕机、R型绕线机、数控雕刻机、真空压力浸烤机、全自动铁芯数控氩焊机等设备。引入现代化管理理念,采用国内外高新技术。专业生产单、三相变压器,稳压器,调压器,电抗器,充电器,逆变器,电机启动柜等产品。公司在注重产品开发、研制的同时,不断加强质量管理,并全面通过了CE认证、CQC认证及ISO9001国际质量体系认证。现在公司拥有全套现代智能校验设备,为公司产品出厂提供了质量的保障。公司先后获得“中国产品”、“电网定点选购产品”等殊荣。
产品图片
ZSG系列三相整流变压器

一、概述
ZSG系列三相干式整流变压器应用于整流设备、整流后充电池充电、电力灯、交通电车、电压调节及直流电源等,具体规格根据客户需要设计。
二、型号含义

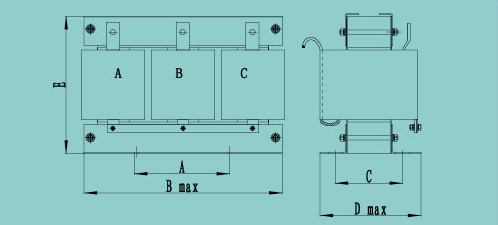

三、外型及安装尺寸

| 产品型号 | 额定容量 (KVA) | 电压组合 | 重量(KG) | 轨距(mm)A | 外形尺寸(mm) | |
| 高压 V | 低压 V | |||||
| ZSG - 20 | 20 | 380 600 6300 10000 | 58 80 132 200 220 230 300 380 420 1000 | 130 | 350 | 700*310*550 |
| ZSG - 40 | 40 | 290 | 550 | 930*450*830 | ||
| ZSG - 60 | 60 | 365 | 550 | 990*470*850 | ||
| ZSG - 100 | 100 | 430 | 550 | 950*395*730 | ||
| ZSG - 125 | 125 | 505 | 620 | 1030*470*750 | ||
| ZSG - 160 | 160 | 610 | 620 | 1010*410*900 | ||
| ZSG - 175 | 175 | 670 | 680 | 1120*470*820 | ||
| ZSG - 250 | 250 | 1030 | 780 | 1270*510*955 | ||
| ZSG - 400 | 400 | 1380 | 820 | 1300*650*1150 | ||
| ZSG - 500 | 500 | 1590 | 840 | 1350*550*1160 | ||
| ZSG - 600 | 600 | 1695 | 860 | 1370*570*1210 | ||
| ZSG - 750 | 750 | 2025 | 980 | 1570*710*1180 | ||
| ZSG - 800 | 800 | 2600 | 1000 | 1550*860*1640 | ||
| ZSG - 1600 | 1600 | 3600 | 1100 | 1750*1050*1700 | ||
| ZSG - 2000 | 2000 | 5000 | 1160 | 1940*1150*1920 | ||
| ZSG - 2500 | 2500 | 6250 | 1240 | 2100*1250*2130 | ||
| 产品型号 | 额定容量 (KVA) | 电压组合 | 重量(KG) | 轨距(mm)A | 外形尺寸(mm) | |
| 高压 V | 低压 V | |||||
| ZSG - 20 | 20 | 380 600 6300 10000 | 58 80 132 200 220 230 300 380 420 1000 | 130 | 350 | 700*310*550 |
| ZSG - 40 | 40 | 290 | 550 | 930*450*830 | ||
| ZSG - 60 | 60 | 365 | 550 | 990*470*850 | ||
| ZSG - 100 | 100 | 430 | 550 | 950*395*730 | ||
| ZSG - 125 | 125 | 505 | 620 | 1030*470*750 | ||
| ZSG - 160 | 160 | 610 | 620 | 1010*410*900 | ||
| ZSG - 175 | 175 | 670 | 680 | 1120*470*820 | ||
| ZSG - 250 | 250 | 1030 | 780 | 1270*510*955 | ||
| ZSG - 400 | 400 | 1380 | 820 | 1300*650*1150 | ||
| ZSG - 500 | 500 | 1590 | 840 | 1350*550*1160 | ||
| ZSG - 600 | 600 | 1695 | 860 | 1370*570*1210 | ||
| ZSG - 750 | 750 | 2025 | 980 | 1570*710*1180 | ||
| ZSG - 800 | 800 | 2600 | 1000 | 1550*860*1640 | ||
| ZSG - 1600 | 1600 | 3600 | 1100 | 1750*1050*1700 | ||
| ZSG - 2000 | 2000 | 5000 | 1160 | 1940*1150*1920 | ||
| ZSG - 2500 | 2500 | 6250 | 1240 | 2100*1250*2130 | ||
