SSG系列三相伺服变压器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
青岛兰宇变压器有限公司自创建以来,一直坚持以“质量稳抓、信誉为上”的经营宗旨,不断开发,创新产品,开拓市场,与众多科研单位,高等院校进行紧密合作并聘请工程师作指导。公司拥有硅钢片自动冲剪线,全自动数控平绕机、箔绕机、环形绕线机、扁线立绕机、R型绕线机、数控雕刻机、真空压力浸烤机、全自动铁芯数控氩焊机等设备。引入现代化管理理念,采用国内外高新技术。专业生产单、三相变压器,稳压器,调压器,电抗器,充电器,逆变器,电机启动柜等产品。公司在注重产品开发、研制的同时,不断加强质量管理,并全面通过了CE认证、CQC认证及ISO9001国际质量体系认证。现在公司拥有全套现代智能校验设备,为公司产品出厂提供了质量的保障。公司先后获得“中国产品”、“电网定点选购产品”等殊荣。
产品图片
SSG系列三相伺服变压器

一、适用范围
SSG系列三相干式变压器呈我公司多年来采用优质材料和工艺技术专业生产100VA到1000KVA之间,参照SG同类产品技术,改进研制开发数控系统专用变压器,它们的外形和安装尺寸标准化,产品符合VDE0550、IEC439、JB5555、 GB5226等标准。适用于50/60HZ,输入输出电压不超过1000V的各种三相供电场合。产品的各种输入、输出电压的高低、输入输出位置、容置大小及分配均可根据用户的要求进行精心的设计与制造。
二、结构特点
系空气自冷式,具有体积小、重量轻、绝缘耐热、等级高的特点,加防护外罩壳可保护人身安全和防砸等优点。本公司设计的此系列产品采用进口优质冷轧硅钢片, 结构合理、性能好、效率高、噪音低,广泛用于数控机床控制系统作控制和动力电源之用。
三、型号及含义

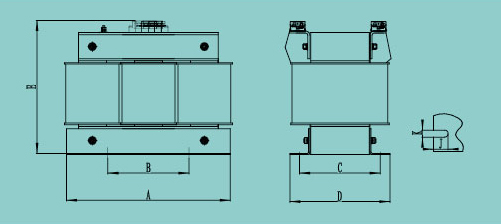

四、外型及安装尺寸

| 型号 | 外型尺寸 | 安装尺寸 | 安装孔 | ||||
| Bmax | Dmax | Emax | A±0.4 | C±1.5 | K | J | |
| SSG-100VA | 120 | 72 | 110 | 84 | 53 | 6 | 12 |
| SSG-300VA | 180 | 106 | 180 | 90 | 86 | 7 | 18 |
| SSG-500VA | 180 | 116 | 180 | 90 | 96 | 7 | 18 |
| SSG-1000VA | 240 | 124 | 230 | 120 | 99 | 9 | 25 |
| SSG-1500VA | 240 | 124 | 230 | 120 | 99 | 9 | 25 |
| SSG-2000VA | 240 | 144 | 230 | 120 | 119 | 9 | 25 |
| SSG-2500VA | 240 | 144 | 230 | 120 | 119 | 9 | 25 |
| SSG-3000VA | 300 | 160 | 280 | 150 | 125 | 11 | 25 |
| SSG-4000VA | 300 | 160 | 280 | 150 | 125 | 11 | 25 |
| SSG-5000VA | 300 | 175 | 280 | 150 | 140 | 11 | 25 |
| SSG-6000VA | 300 | 185 | 280 | 150 | 150 | 11 | 25 |
| SSG-7000VA | 300 | 185 | 280 | 150 | 150 | 11 | 25 |
| SSG-8000VA | 360 | 185 | 340 | 200 | 135 | 11 | 25 |
| SSG-10000VA | 360 | 185 | 340 | 200 | 135 | 11 | 25 |
| SSG-15KVA | 410 | 200 | 390 | 200 | 160 | 11 | 25 |
| SSG-20KVA | 430 | 215 | 390 | 200 | 175 | 11 | 25 |
| 型号 | 外型尺寸 | 安装尺寸 | 安装孔 | ||||
| Bmax | Dmax | Emax | A±0.4 | C±1.5 | K | J | |
| SSG-100VA | 120 | 72 | 110 | 84 | 53 | 6 | 12 |
| SSG-300VA | 180 | 106 | 180 | 90 | 86 | 7 | 18 |
| SSG-500VA | 180 | 116 | 180 | 90 | 96 | 7 | 18 |
| SSG-1000VA | 240 | 124 | 230 | 120 | 99 | 9 | 25 |
| SSG-1500VA | 240 | 124 | 230 | 120 | 99 | 9 | 25 |
| SSG-2000VA | 240 | 144 | 230 | 120 | 119 | 9 | 25 |
| SSG-2500VA | 240 | 144 | 230 | 120 | 119 | 9 | 25 |
| SSG-3000VA | 300 | 160 | 280 | 150 | 125 | 11 | 25 |
| SSG-4000VA | 300 | 160 | 280 | 150 | 125 | 11 | 25 |
| SSG-5000VA | 300 | 175 | 280 | 150 | 140 | 11 | 25 |
| SSG-6000VA | 300 | 185 | 280 | 150 | 150 | 11 | 25 |
| SSG-7000VA | 300 | 185 | 280 | 150 | 150 | 11 | 25 |
| SSG-8000VA | 360 | 185 | 340 | 200 | 135 | 11 | 25 |
| SSG-10000VA | 360 | 185 | 340 | 200 | 135 | 11 | 25 |
| SSG-15KVA | 410 | 200 | 390 | 200 | 160 | 11 | 25 |
| SSG-20KVA | 430 | 215 | 390 | 200 | 175 | 11 | 25 |
