SG系列三相干式变压器(整流)
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
青岛兰宇变压器有限公司自创建以来,一直坚持以“质量稳抓、信誉为上”的经营宗旨,不断开发,创新产品,开拓市场,与众多科研单位,高等院校进行紧密合作并聘请工程师作指导。公司拥有硅钢片自动冲剪线,全自动数控平绕机、箔绕机、环形绕线机、扁线立绕机、R型绕线机、数控雕刻机、真空压力浸烤机、全自动铁芯数控氩焊机等设备。引入现代化管理理念,采用国内外高新技术。专业生产单、三相变压器,稳压器,调压器,电抗器,充电器,逆变器,电机启动柜等产品。公司在注重产品开发、研制的同时,不断加强质量管理,并全面通过了CE认证、CQC认证及ISO9001国际质量体系认证。现在公司拥有全套现代智能校验设备,为公司产品出厂提供了质量的保障。公司先后获得“中国产品”、“电网定点选购产品”等殊荣。

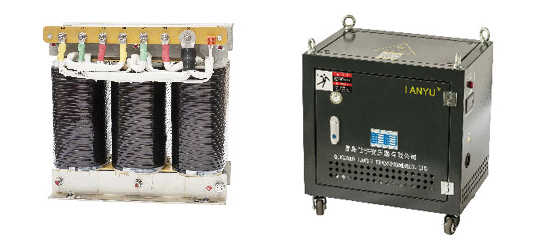

产品图片
SG系列三相干式变压器(整流)

一、适用范围
我公司多年来采用材料和工艺技术专业生产150VA到600KVA之间的三相干式变压器。
SG系列三相干式变压器广泛适用于交流50/60HZ,输入、输出电压不超过1000V 的各种三相供电场合,产品的各种输入、输出电压高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容置的分配、次级单相绕组的设备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造。

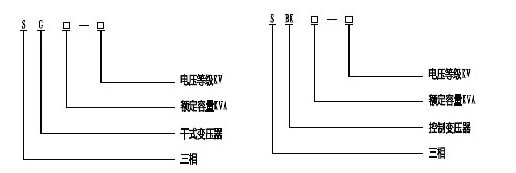

二、型号及含义

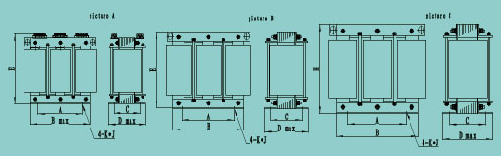

三、外型及安装尺寸

| 型号 | 外型尺寸 | 安装尺寸 | 安装孔 | ||||
| Bmax | Dmax | Emax | A±0.4 | C±1.5 | K | J | |
| SG-100VA | 120 | 72 | 110 | 84 | 53 | 6 | 12 |
| SG-300VA | 180 | 106 | 180 | 90 | 86 | 7 | 18 |
| SG-500VA | 180 | 116 | 180 | 90 | 96 | 7 | 18 |
| SG-1000VA | 240 | 124 | 230 | 120 | 99 | 9 | 25 |
| SG-1500VA | 240 | 124 | 230 | 120 | 99 | 9 | 25 |
| SG-2000VA | 240 | 144 | 230 | 120 | 119 | 9 | 25 |
| SG-2500VA | 240 | 144 | 230 | 120 | 119 | 9 | 25 |
| SG-3000VA | 300 | 160 | 280 | 150 | 125 | 11 | 25 |
| SG-4000VA | 300 | 160 | 280 | 150 | 125 | 11 | 25 |
| SG-5000VA | 300 | 175 | 280 | 150 | 140 | 11 | 25 |
| SG-6000VA | 300 | 185 | 280 | 150 | 150 | 11 | 25 |
| SG-7000VA | 300 | 185 | 280 | 150 | 150 | 11 | 25 |
| SG-8000VA | 360 | 185 | 340 | 200 | 135 | 11 | 25 |
| SG-10000VA | 360 | 185 | 340 | 200 | 135 | 11 | 25 |
| SG-15KVA | 410 | 200 | 390 | 200 | 160 | 11 | 25 |
| SG-20KVA | 430 | 215 | 390 | 200 | 175 | 11 | 25 |
| SG-30KVA | 450 | 270 | 410 | 200 | 180 | 11 | 25 |
| SG-50KVA | 510 | 300 | 460 | 300 | 200 | 11 | 25 |
| SG-60KVA | 535 | 330 | 435 | 300 | 220 | 11 | 25 |
| SG-80KVA | 600 | 340 | 490 | 300 | 220 | 11 | 25 |
| SG-100KVA | 600 | 350 | 530 | 300 | 240 | 11 | 25 |
| 外型尺寸 | 安装尺寸 | 安装孔 | |||||
| Bmax | Dmax | Emax | A±0.4 | C±1.5 | K | J | |
| SG-100VA | 120 | 72 | 110 | 84 | 53 | 6 | 12 |
| SG-300VA | 180 | 106 | 180 | 90 | 86 | 7 | 18 |
| SG-500VA | 180 | 116 | 180 | 90 | 96 | 7 | 18 |
| SG-1000VA | 240 | 124 | 230 | 120 | 99 | 9 | 25 |
| SG-1500VA | 240 | 124 | 230 | 120 | 99 | 9 | 25 |
| SG-2000VA | 240 | 144 | 230 | 120 | 119 | 9 | 25 |
| SG-2500VA | 240 | 144 | 230 | 120 | 119 | 9 | 25 |
| SG-3000VA | 300 | 160 | 280 | 150 | 125 | 11 | 25 |
| SG-4000VA | 300 | 160 | 280 | 150 | 125 | 11 | 25 |
| SG-5000VA | 300 | 175 | 280 | 150 | 140 | 11 | 25 |
| SG-6000VA | 300 | 185 | 280 | 150 | 150 | 11 | 25 |
| SG-7000VA | 300 | 185 | 280 | 150 | 150 | 11 | 25 |
| SG-8000VA | 360 | 185 | 340 | 200 | 135 | 11 | 25 |
| SG-10000VA | 360 | 185 | 340 | 200 | 135 | 11 | 25 |
| SG-15KVA | 410 | 200 | 390 | 200 | 160 | 11 | 25 |
| SG-20KVA | 430 | 215 | 390 | 200 | 175 | 11 | 25 |
| SG-30KVA | 450 | 270 | 410 | 200 | 180 | 11 | 25 |
| SG-50KVA | 510 | 300 | 460 | 300 | 200 | 11 | 25 |
| SG-60KVA | 535 | 330 | 435 | 300 | 220 | 11 | 25 |
| SG-80KVA | 600 | 340 | 490 | 300 | 220 | 11 | 25 |
| SG-100KVA | 600 | 350 | 530 | 300 | 240 | 11 | 25 |
