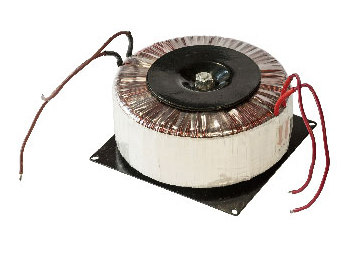

OD系列环形变压器

一、概述

　　环形变压器是电子变压器的一大类型，已广泛应用于家电设备和其它技术要求较高的电子设备中，它的主要用途是作为电源变压器和隔离变压器。环形变压器在国外已有完整的系列，广泛应用于计算机、医疗设备、电讯、仪器和灯光照明等方面。我国近十年来环形变压器从无到有，迄今为止已形成相当大的生产规模，除满足国内需求外，还大量出口。国内主要用于家电的音响设备和自控设备以及石英灯照明等方面。环形变压器由于有优良的性价比，有良好的输出特性和抗干扰能力，因而它是一种有竞争力的电子变压器。

二、特点

　　环型变压器有以下特点：

　　（1）电效率高，铁心无气隙，叠装系数可高达95%以上，铁心磁导率可取 1.5 ~1.8T (叠片式铁心只能取1.2~1.4T)，电效率高达95%以上，空载电流只有叠片式的10%。

　　（2）外形尺寸小，重量轻环形变压器比叠片式变压器重霣可以减轻一半，只要保持铁心截面积相等，环形变压器容易改变铁心的长、宽、高比例，可以设计出符合要求的外形尺寸。

　　（3）磁干扰较小环形变压器铁心没有气隙，绕组均匀地绕在环形的铁心上，这种结构导致了漏磁小，电磁辐射也小，无需另加屏蔽都可以用到高灵敏度的电子设备上，例如应用在低电压大电流发生器和医疗设备上。

　　（4）振动噪声较小铁心没有气隙能破少噪声。

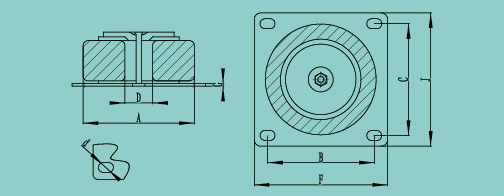

三、外型及安装尺寸
