EI系列电子变压器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
青岛兰宇变压器有限公司自创建以来,一直坚持以“质量稳抓、信誉为上”的经营宗旨,不断开发,创新产品,开拓市场,与众多科研单位,高等院校进行紧密合作并聘请工程师作指导。公司拥有硅钢片自动冲剪线,全自动数控平绕机、箔绕机、环形绕线机、扁线立绕机、R型绕线机、数控雕刻机、真空压力浸烤机、全自动铁芯数控氩焊机等设备。引入现代化管理理念,采用国内外高新技术。专业生产单、三相变压器,稳压器,调压器,电抗器,充电器,逆变器,电机启动柜等产品。公司在注重产品开发、研制的同时,不断加强质量管理,并全面通过了CE认证、CQC认证及ISO9001国际质量体系认证。现在公司拥有全套现代智能校验设备,为公司产品出厂提供了质量的保障。公司先后获得“中国产品”、“电网定点选购产品”等殊荣。

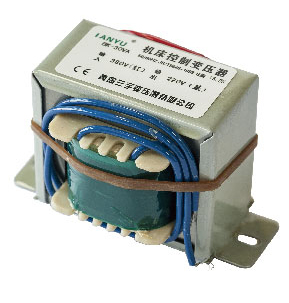

产品图片
EI系列电子变压器

一、概述
1.EI系列初级为铜线绕制,次级为铜线。
2.进口阻燃材质骨架,符合欧盟RoHS指令;机插硅钢片,生产效率高。
3.变压器两次浸漆,自动烘烤,防锈防潮,外形美观。
4.变压器次级为单绕组时,可选择下表中的容量;次级为双绕组或多绕组时,容量适当减少。
5.下表容量均基于我厂0.5mm的常规EI片,基于相同尺寸的铁芯和骨架,其容量可相应增加10%左右。如:35*18的铁芯和骨架,采用0.5mm的EI片,所产变压器容量为4.0VA;若改用0.35mm的EI片,容量可增至4.5VA。
6.下表仅列明我厂常用骨架型号,更多型号骨架请来电垂询。

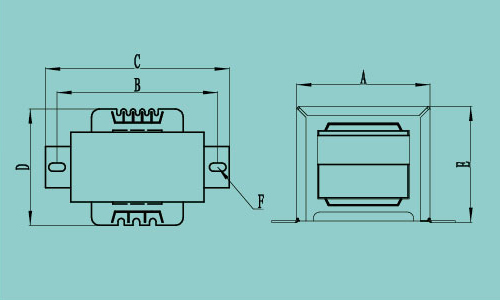

二、外型及安装尺寸

| 功率 | 骨架Bmax | 铁芯尺寸(mm) | 外型尺寸 长(B)*宽(D)*高(E) | 安装孔距(mm) A | 安装螺丝 d |
| 15VA | 19x25 | 57x25 | 85x50x55 | 70 | M4 |
| 20VA | 19x30 | 57x30 | 85x55x55 | 75 | M4 |
| 25VA | 22x28 | 66x28 | 95x55x60 | 80 | M4 |
| 30VA | 22x32 | 66x32 | 95x60x60 | 84 | M4 |
| 40VA | 25x32 | 76.2x32 | 105x60x65 | 95 | M5 |
| 50VA | 25x35 | 76.2x35 | 105x65x65 | 95 | M5 |
| 70VA | 25x42 | 76.2x42 | 105x73x65 | 95 | M5 |
| 80VA | 28x40 | 85.8x40 | 110x75x75 | 115 | M5 |
| 100VA | 28x50 | 85.8x50 | 110x85x75 | 115 | M5 |
| 功率 | 骨架Bmax | 铁芯尺寸(mm) | 外型尺寸 长(B)*宽(D)*高(E) | 安装孔距(mm) A | 安装螺丝 d |
| 15VA | 19x25 | 57x25 | 85x50x55 | 70 | M4 |
| 20VA | 19x30 | 57x30 | 85x55x55 | 75 | M4 |
| 25VA | 22x28 | 66x28 | 95x55x60 | 80 | M4 |
| 30VA | 22x32 | 66x32 | 95x60x60 | 84 | M4 |
| 40VA | 25x32 | 76.2x32 | 105x60x65 | 95 | M5 |
| 50VA | 25x35 | 76.2x35 | 105x65x65 | 95 | M5 |
| 70VA | 25x42 | 76.2x42 | 105x73x65 | 95 | M5 |
| 80VA | 28x40 | 85.8x40 | 110x75x75 | 115 | M5 |
| 100VA | 28x50 | 85.8x50 | 110x85x75 | 115 | M5 |
