IGBT固态高频感应加热设备

适用范围

• 钢管焊接、钎焊、热装配、涂覆烘干、淬火、回火、退火、正火、调质及金属氧化物熔炼等热加工、热处理工艺。

功能结构

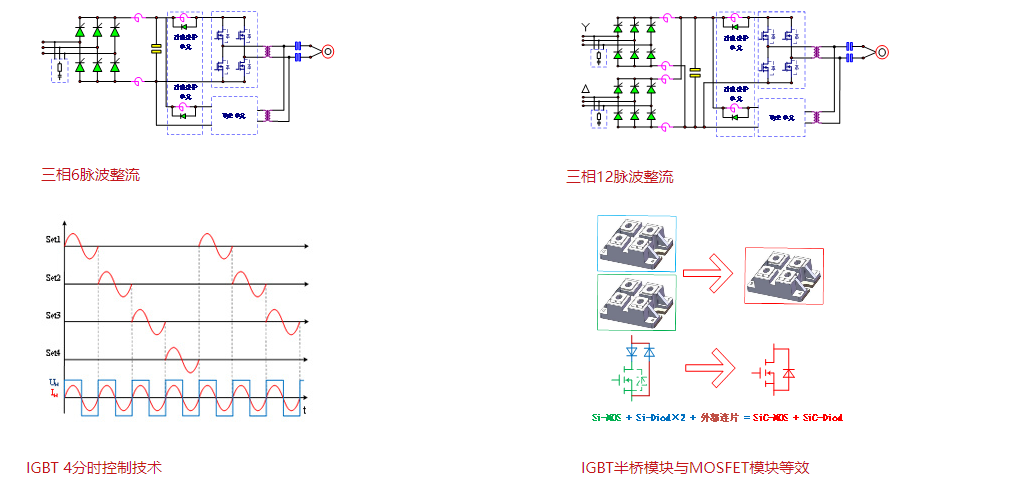

• IGBT固态高频感应加热电源采用交－直－交变频结构，整流器可采用三相6脉波晶闸管整流、12脉波晶闸管整流结构，以满足用户的不同需求或不同的功率等级；逆变器采用高压大功率IGBT半桥功率模块构成全桥串联谐振逆变器；逆变输出通过高效铁氧体匹配变压器完成功率合成、负载阻抗匹配和电气隔离；谐振槽路采用水冷聚丙烯薄膜电容构成串联谐振电路。

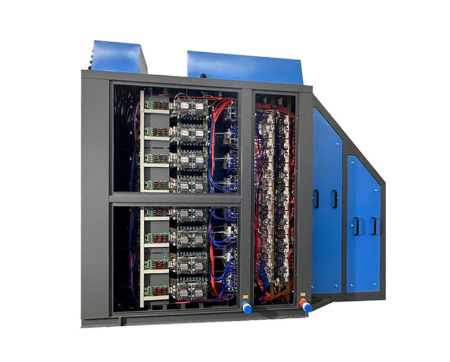

• IGBT固态高频感应加热电源采用逆变侧4分时控制技术，结构紧凑、直流电压可高达650V，特别适合大功率高频应用领域，全套设备由开关整流柜、逆变输出柜、循环软水冷却系统、操作台（选配）、调整支架（选配）等部分组成。

技术特点

• 1)采用新型IGBT一体化逆变功率单元，结构简洁可靠，便于维护；铝嵌铜管散热板可确保散热效果良好、PCB高频吸收电容板可保证优异的吸收效果；IGBT采用300A/1200V高速大功率半桥模块，直流电压可高达650V，特别适合大功率高频加热领域。

• 2)逆变锁相电路采用全数字控制技术，主控芯片采用工业级FPGA微处理器，具有高可靠性和灵活性，不仅锁相精度高，锁相范围广，而且可满足不同用户对外围接口的特殊需求。

• 3)整流器采用工业级FPGA微处理控制系统，实现精确的同步触发，控制精度高、网侧非特征谐波小。可实现恒功率、恒电压、恒电流等不同运行模式。

• 4)逆变侧采用4分时+脉冲屏蔽（PSM）逆变调功技术，可在实现高频率的同时实现电源的自动负载匹配功能，负载适应能力强、电效率高、电网侧功率因数高（≥0.95）。

• 5)IGBT器件过载能力和抗浪涌冲击能力强，故障损坏率大幅降低。

• 6)具有完善的过压、过流、失锁、温度、水流量等保护功能，运行可靠、故障率低。

• 7)友好的人机交互系统：采用PLC＋彩色触摸屏构成完善的HMI（人机界面系统）；一方面通过以太网或DP通讯方式实现和用户上位机的通讯控制，另一方面可实现电源系统的自动逻辑控制、故障显示与故障诊断功能，同时具备大数据分析记录功能。

技术指标

• 功率范围：100kW-6000kW

• 频率范围：50kHz-200kHz

• 额定直流电压：500V~650V

• 电网电压：400V~480V，50/60Hz，三相系统
