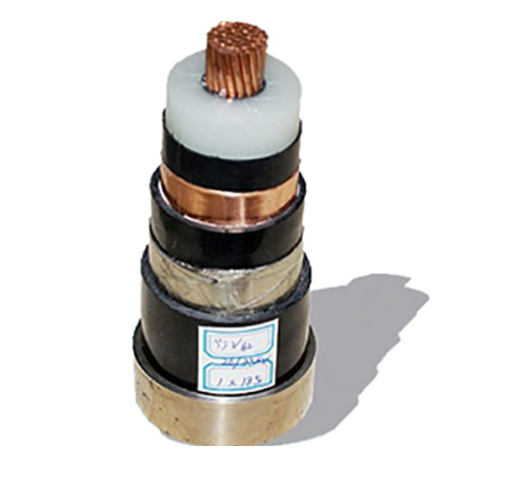

YJV62 高压电力电缆
产品详情
YJV62 高压电力电缆
一、交联聚乙烯绝缘电力电缆简介：
上辰电缆厂家介绍:交联聚乙烯绝缘电力电缆不仅具有优异的电气性能、机械性能、耐热老化性能、耐环境应力和耐化学腐蚀的能力，而且具有结构简单，使用方便，不受敷设落差限制，长期工作温度高（90º），传输容量大等优点。
交联聚乙烯绝缘电力电缆产品有阻燃、非阻燃全系列交联聚乙烯绝缘电力电缆。
本产品按等效于国标GB12706、国际标准IEC60502、IEC60332、IEC60754的企业标准组织生产。本公司企业标准不但全面满足而且部分指标高于上述国家和国际标准。
阻燃电缆包括A、B、C各类和低烟低卤、低烟无卤等全系列电缆。
我公司可根据用户需要，用其它标准组织生产高压电力电缆 。也可根据用户需要，设计制造具有如大截面分割导体、阻水、防白蚁、防鼠等某些特殊要求的交联电缆。
二、电缆型号及主要用途：
型号 Type | 名称 | 主要用途 | |
铜芯 | 铝芯 | ||
(ZR)YJV 或 or(ZR)YJY | (ZR)YJLV 或 or(ZR)YJLY | （阻燃）铜、铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 | 适用于室内、隧道、管道及电缆沟中，也可敷设在松散的土壤中，不承受机械拉力和压力 |
(ZR)YJV22 或 or (ZR)YJY23 | (ZR)YJLV22 或 or (ZR)YJLY23 | （阻燃）铜、铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 | 适用于室内、隧道、管道、电缆沟中及地下直埋敷设，电缆能承受机械压力作用，但不能承受大的拉力。 |
(ZR)YJV32 或 or (ZR)YJY33 | (ZR)YJLV32 或 or (ZR)YJLY33 | （阻燃）铜、铝芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 | 适用于竖井、水下及有落差或垂直条件下敷设，电缆能承受机械压力和相当的拉力。 |
(ZR)YJV42 或 or (ZR)YJY43 | (ZR)YJLV42 或 or (ZR)YJLY43 | （阻燃）铜、铝芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆 | 适用于水中、海底、及有落差或垂直敷设，可承受较大的机械压力和拉力。 |
三、电缆电压等级、芯数、截面范围表：
额定电压 kV 截面mm2 芯数 | 第一类 | 0.6/1 | 1.8/3 | 3.6/6 | 6/10 | 8.7/15 | 12/20 | 18/30 | 21/35 |
第二类 | -- | 3/3 | 6/6 | 8.7/10 | 12/15 | 18/20 | -- | 26/35 | |
单芯 | 1.5～1000 | 10～1000 | 25～1000 | 25～1600 | 25～1600 | 50～2000 | 50～2000 | 50～2000 | |
3芯 | 1.5～400 | 10～400 | 25～400 | 25～400 | 25～400 | 50～400 | 50～400 | 50～400 | |
2芯、4芯、5芯 3+1芯、3+2芯、4+1芯 | 1.5～400 | -- | -- | -- | -- | -- | -- | -- | |
四、交流电压试验： |
电力电缆应经受对应的工频试验电压5min不击穿；其中U0为6-8.7kV电缆试验电压按IEC60502 |
| 额定电压U0(kV)0.668.726试验电压(kV)3.52130.565
|
