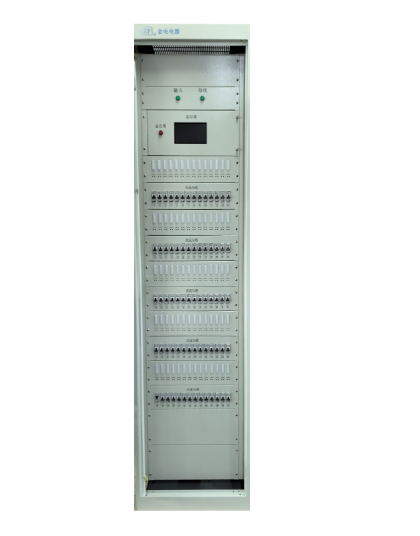

48V智能直流配电柜
产品简述
GGZ系列F版通信直流配电柜是我司专为电力系统通信设备设计制造的多功能、高性能、智能式-48Vdc直流配电系统。该系统由输入开关、监控单元、配电开关以及配套的接线端子组成。配置输入状态指示灯、母线工作指示灯、避雷器。能够实现本地监控输入电压，母线电压，输出电流，输出分路电流，输入开关状态，配电开关工作状态等项目。具备直流母线过、欠压告警，过流告警等功能。采用标准通信协议，全兼容微机监控，实现数字化远程管理。
功能特点
●微机监控器，自动采集系统重要参数，实时监控系统的工作状态。
●实时监控与数据采集：集成高精度高速电流芯片传感器，实时监测支路电流数据。
●大屏幕触摸液晶显示屏，人机界面友好，操作简单，逻辑层清晰。
●远程控制与自动化管理：设备可通过监控器上行RS485通讯口接入后台监控系统，支持四遥功能，满足自动化管理要求，实现无人值守，提升运维效率。
●安全防护与故障预警：具有支路过载保护、短路保护、过温保护等功能。支持自定义安全阈值，自动触发预告警功能，提前发现潜在风险，提升系统整体可靠性。
技术参数
序号 | 项目 | 指标 | |
工作温度 | -5～40℃ | ||
2 | 存储温度 | -40~70℃ | |
3 | 环境湿度 | 0～90% RH(不结露) | |
4 | 海拔高度 | -100m～3048m | |
5 | 楼板承载力 | > 600kg/m2 | |
6 | 楼板高度 | >3m(若有高架地板则另计入) | |
7 | 接地电阻 | <4Ω或依照相关法规之要求 | |
8 | 母线路数 | 1路 / 2路 | |
9 | 工作电压 | 42 ~ 57.6Vdc | |
10 | 额定电流 | 600A（最大） | |
11 | 回路压降 | ≤ 0.5V | |
12 | 通信接口 | 干接点、RS485、TCP/IP（可选） | |
13 | 报警节点 | 4路 | |
14 | 配电 数量 | 单母线 | |
双母线 | 30路×2（最多） | ||
15 | 绝缘电阻 | ≥2MΩ | |
16 | 绝缘强度 | 500Vdc（输入-地、输出-地） | |
17 | 结构尺寸 | 2200㎜×600㎜×600㎜（高×宽×深） | |
2000㎜×600㎜×600㎜（高×宽×深） | |||
2200㎜×800㎜×600㎜（高×宽×深） | |||
2000㎜×800㎜×600㎜（高×宽×深） | |||
18 | 上下均可 | ||
