协议转换器 DL/T860(IEC61850)

随着中国大力推进坚强智能电网的建设步伐，智能变电站已成为新一代变电站的发展趋势。基于“IEC61850”的智能变电站／数字化站用一体化电源系统应运而生，为了适应发展，我公司在基于MODBUS通信协议的一体化电源系统基础上，开发集成了一种外置式协议转换器，该模块实现MODBUS等协议与IEC61850协议之间的转换，通过集成该模块实现符合IEC61850标准的一体化电源系统。符合IEC61850标准的一体化电源系统可以无缝接入基于IEC61850的数字化变电站中，省去了劳民伤财的协议转换工作，还有利于设备的更新维护以及更换。

协议转换模块是通过在硬件系统中嵌入IEC61850通信程序实现的，通信程序将MODBUS等协议与IEC61850协议相互转换，通过以太网与上位机进行IEC61850通信，与下位机进行MODBUS串行通信。

方    案

硬件方案

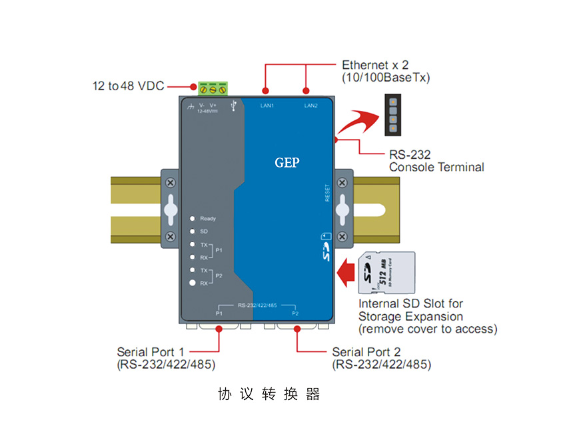

变电站低压电源设备通过UC-7122CE模块接入变电站自动化系统的站控层网络。该协议转换模块选用MOXA公司提供的嵌入式工控机UC-7122CE作为硬件开发平台。UC-7122CE满足IEC61850对硬件的要求，采用ARM9RISC架构，内建WinCE5.0操作系统，可扩展SDRAM，双网口设计。该系统运行速度快，程序移植性好，稳定性强，适合应用于协议转换。还有体积小等特点，便于集成在一体化电源系统中。如下图：

软件方案

应用程序采用C/C++语言编写，效率更高，更稳定。
