浙江道统成套电气有限公司是集设计开发、生产和销售为一体的现代化企业,拥有数控、剪、折三大件,并拥有齐全的检测设备和适用各项产品的工艺标准及工装设施,高低压成套电气设备、环网柜、欧式箱变、动力箱等具有独立的产品自主开发设计、加工制造能力,目前公司拥有一支朝气蓬勃、开拓进取的高素质人才队伍。 公司秉承“质量至上,信誉为本”的企业宗旨,以市场为向导,以质量求发展,以管理求效益,以科技求创新的经营理念。在新产品的开发上不断更新,立足中国,致力于创建世界名牌、为全球客户提供优质的产品和一流的服务。公司先后通过了ISO9001国际质量管理体系认证、CCC认证,公司始终坚持“ 提供给所有顾客高质量的产品和优质服务”的企业宗旨。不断总结经验,开拓创新。树立“ 以人为本”的理念,汇聚八方英才,共谋发展大计。在产品设计开发方面,力求使每一个产品符合市场需求;同时我们不断充实研发队伍,长期与国内设计院和研发机构保持合作,加强技术交流,进一步提高产品的市场竞争力,确保了我们的产品处于同行业的先进行列。同时我们将不断完善企业内部管理,使企业健康发展。 公司技术研发公力量名列全国成套行业前列,设立了研发部,负责新产品的开发与现有产品的完善。由技术部负责产品设计和顾客的前期服务,设立了负责质量管理的品质部和专门处理顾客反馈意见的售后服务部。为顾客提供包括解决方案在内的服务。 我们向顾客我承诺:不仅仅提供产品,并且提供解决方案及完善的售后服务来使顾客放心满意。 经营范围:智能综合配电柜、配电开关设备、低压电缆分支箱、电能计量箱、配电箱、综合配电箱、变压器、整流器和电感器、电容器及其配套设备、电力电子元器件、光伏设备及元器件制造;电力设备的生产;电气设备零售;自营和代理各类商品及技术的进出口,但国家限定公司经营或禁止进出口的商品和技术除外(依法须经批准的项目,经相关部门批准后方可开展经营活动)

产品图片

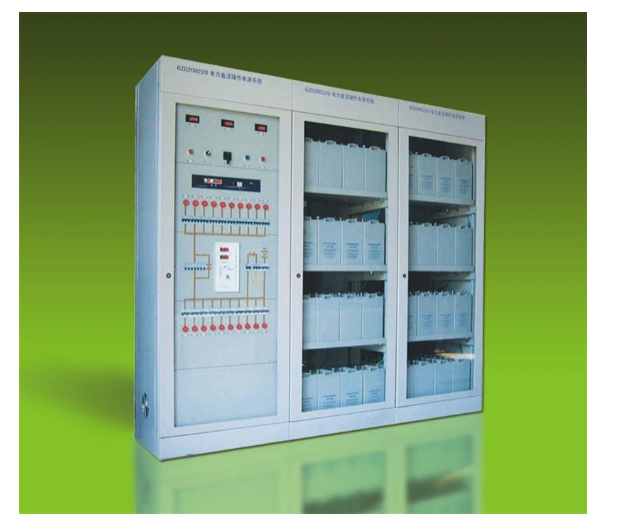

GZDZ-06直流屏


ZDZ-06型镉镍蓄电池直流屏是我厂总结了多年的制造以验,搜集了数百个变电站的运行记录, 广泛征求设计和使用单位意见,针对目前国内同类产品普遍存在的一些问题而设计更新换代型 产品。
适用于电力系统中小型发电厂、变电站及以下工矿企业配电室,作为高庄断路器直流操作机构 的分合闸电源及控制回路、继电保护、信号回路、事故照明的直流电源。

工作原理:
 GZDZ-06型镉镍蓄电池直流屏内装有两套三相可控硅整流装置。其中1#整流器按稳压方式运行,直 接向控制母线供电,2#整流器既可以按稳流方式运行,承担对蓄电池组的主充及浮充任务,蓄电池组直接向 合闸母线供电,蓄电池组经硅链降压向控母供电,以确保控制母线在任何情况下都保持电压连续。

主要特点:
1.用三相全控桥式整流器代替了传统产品中的铁磁饱和式主充机,浮充机,克服了传统产品稳压、稳流精 度低噪声大、温升高等缺点。
2.备用通道的调入方工采用无触点开关动投入。
3.本系列直流屏对蓄电池的充电采用最佳的充电方式,前期恒流,后期恒压,并可实现充电状态的自动转 4.本系列直流屏设有自动稳流,动稳压、限流、短路保护及过压保护功能。
5.整机可对外输出母线电压高低,母线接地,充电机故障等信号接点。

基本参数和技术指标:
1额定输入交流电压: 380V土 15%V.频率: 50Hz士 10% Hz
2额定直流输出电压: 220V. 110V
3额定直流输出电流: 8. 12、15. 20、 30、40、 50A
4蓄电池额定容量:镉镍蓄电池高倍率
  额定容量: 10Ah-200Ah
5直流母线绝缘电阻不小于10MQ ;绝缘强度工频2KV,耐压1min内不击穿 6稳定精度≤1%
7稳流精度≤2%
8纹波系数≤2%
9噪声≤55dB
10柜体尺寸: 2200mm x 800mm(1000、1200)mm x 600(800)mm
                   2300mm x 800mm(1000、1200)mm x 600(800)mm


基本参数和技术指标:
1额定输入交流电压: 380V土 15%V.频率: 50Hz士 10% Hz
2额定直流输出电压: 220V. 110V
3额定直流输出电流: 8. 12、15. 20、 30、40、 50A
4蓄电池额定容量:镉镍蓄电池高倍率
  额定容量: 10Ah-200Ah
5直流母线绝缘电阻不小于10MQ ;绝缘强度工频2KV,耐压1min内不击穿 6稳定精度≤1%
7稳流精度≤2%
8纹波系数≤2%
9噪声≤55dB
10柜体尺寸: 2200mm x 800mm(1000、1200)mm x 600(800)mm
                   2300mm x 800mm(1000、1200)mm x 600(800)mm
