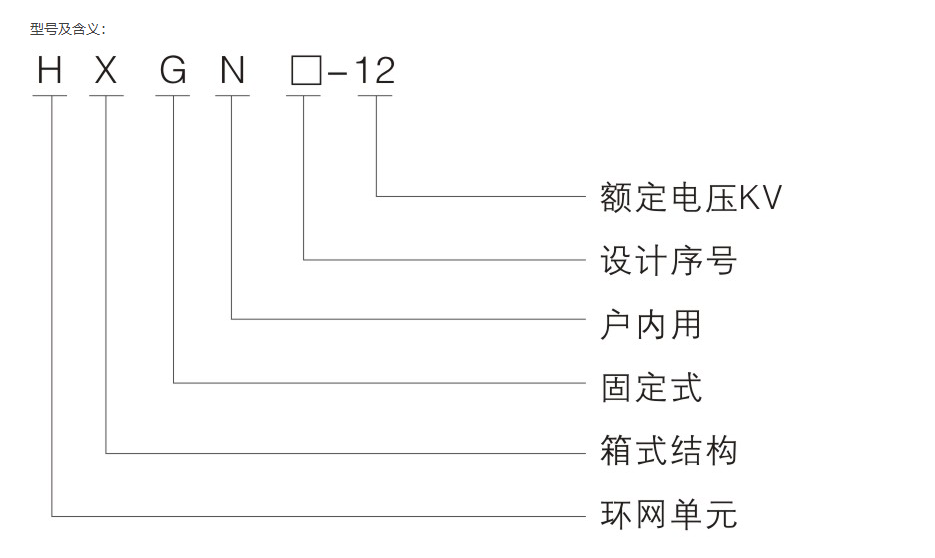

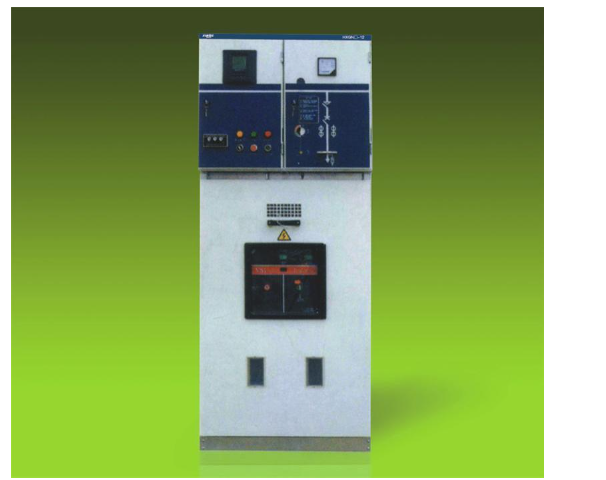

HXGN-12箱型固定式交流金属封闭开关设备

HXGN口-12型箱型固定式金属封闭开关设备(简称环网柜)，是为城市电网改造和建设需要而生产的新型高压开关柜。在供电系统中亦作为开断负荷电流和短路电流以及关合短路电流之用。

配VD4或VS1等类型真空断路器柜体结构：
配断路器的环网柜主要用于环网供电系统内做主电源、备用电源的进线柜以及双电源供电系统的母线分段柜。
无论是HXGN口-12/24I1、HXGN口-12、24 I及HXGN口-12/241V型环网柜均可配装断路器作为主开关，但其外形尺寸略有不同。

主要特点：
1.上部单元可选用SF负荷开关或隔离开关。
2.下部单元配装的断路器:
国产VS1型及所有固定式断路器
ABB原装VD4/S真空断路器或VD4/M断路器
德国ISM永磁真空断路器
3.自.上而下依次为仪表室、母线室、负荷(隔离)开关室、断路器室、电缆室。
4.可根据用户需要配置CT、PT、避雷器、接地开关以及各型过流及短路故障继电保护装置和监控装置。
5.具有可靠的“五防”联锁功能。

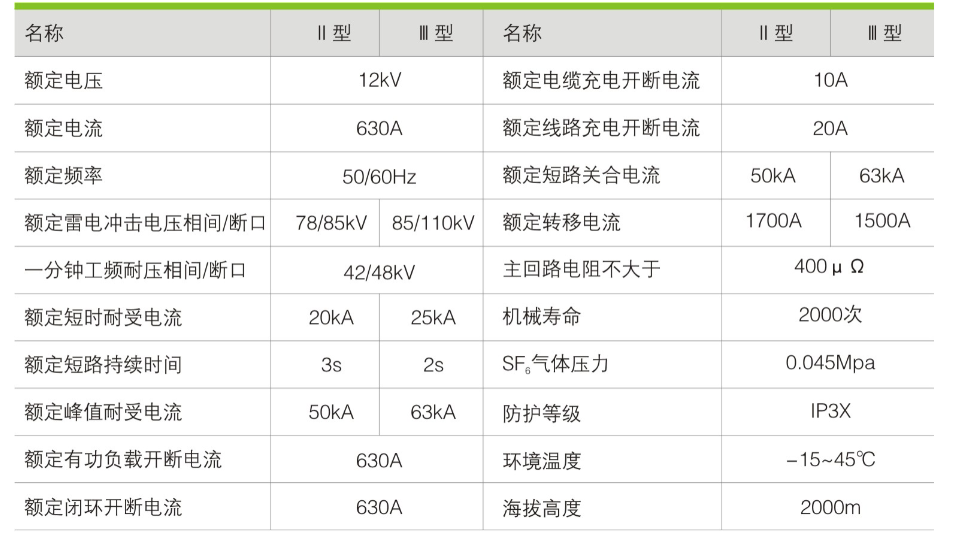

主要技术参数：

环网供电原理：
环网供电一般由三个基本单元组成进线柜作为环网单元，当任一线路出现故障时，能及时隔离，并由另一单元保证用户变压器支路连续供电，用户回路环网柜对变压器起着保护和隔离作用，便于维护检修。
环网柜可任意延展，并可根据用户要求由基本单元构成多种组合方案。

结构特点：
1.结构性能特点：

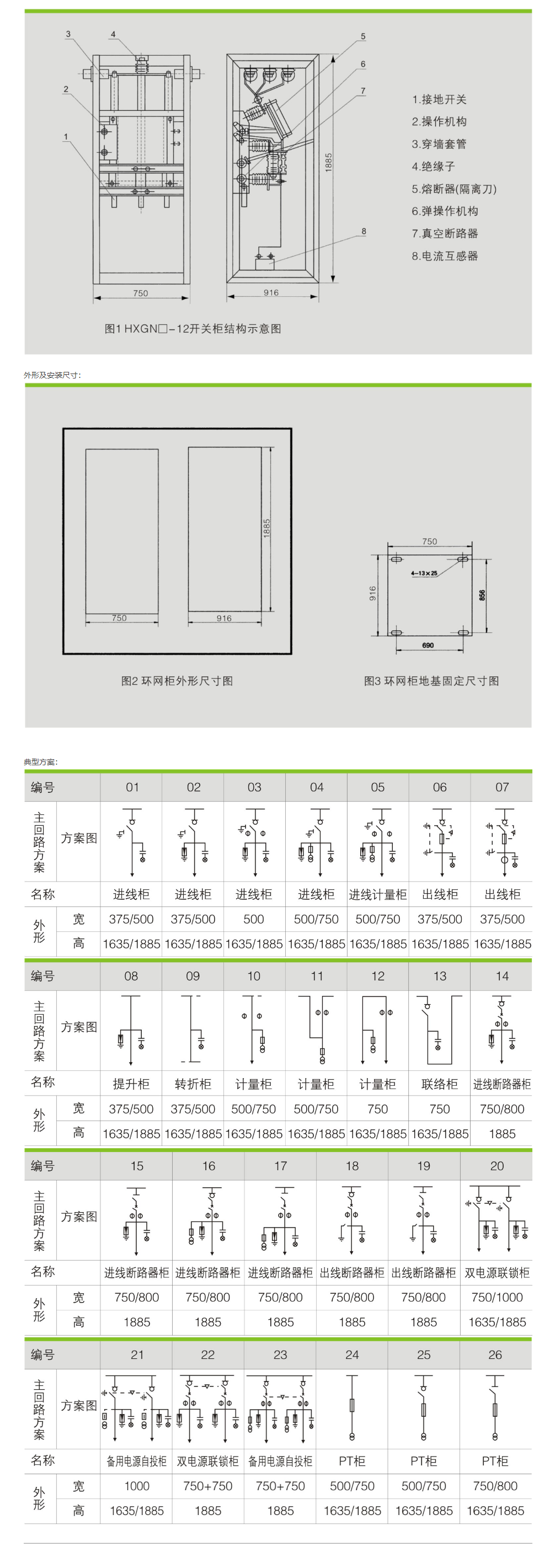

环网柜的外壳由基本骨架、顶板、面板、侧板组成封闭结构。环网柜的顶部为母线室，母线室的前面为仪表室，两室之间用钢板隔开，柜的中部有负荷开关室，中下部为电缆进出线和其它元件室。环网柜的主要设备有真空负荷开关、隔离开关(或带熔断器隔离刀闸)、接地开关、避雷器、操作机构、联锁机构及测量、计量回路等组成(见图1)。
环网柜配用ZFNC J- 10型高压真空负荷开关，用真空开关开断故障与过载电流，其开关柜内的隔离开关或真空开关、接地开关、柜门之间按一-定程序相互联锁， 能有效地防止误操作，真空开关柜，配有电动弹簧储能操作机构可实现快速合分闸操作。并可根据用户要求，配装-定的保护继电器。熔断器组合电器柜，熔管带有撞针，短路情况下，撞针撞击跳闸机构，实现快速开断，能有效地保护电器设备。
2功能单元：
环网柜主要配装FZ(R)N21-12R型二工位真空负荷开关，主要方案为进线柜和出线柜。
2. 1进线柜方案：
柜内配装一台FZ(R)N21-12D型三工位真空负荷开关，柜内还可灵活配装CTPT。主回路由一台FZ(R)N21-12D真空负荷开关配装隔离刀和接地刀控制，可分别达到接通母线、隔离、接地三个工位。
2.2出线柜方案：
柜内配装一台FZ(R)N21- 12D型三工位真空负荷开关和配撞击器的熔断器，并在柜内可灵活装配CT、PT和ZnO避雷器，由此可省去计量柜。
3“五防”闭锁功能：
a.送电操作：只有当柜体门关闭并锁定、操作接地开关到“打开”位置，才能操作负荷开关至合闸位置。
b.停电操作：当负荷开关处于隔离位置，才能关合接地开关，接地开关处于合闸位置时，插入绝缘隔板到位，才能打开柜门。
c.真空灭弧室与隔离刀有可靠的联锁，而隔离刀与接地刀互为联动，并与柜门联锁，绝缘隔板与柜门也有联锁。
