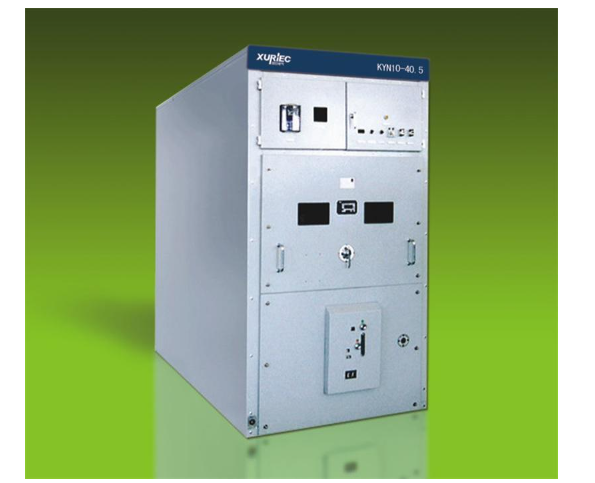

KYN10-40.5铠装移开式交流金属封闭开关设备

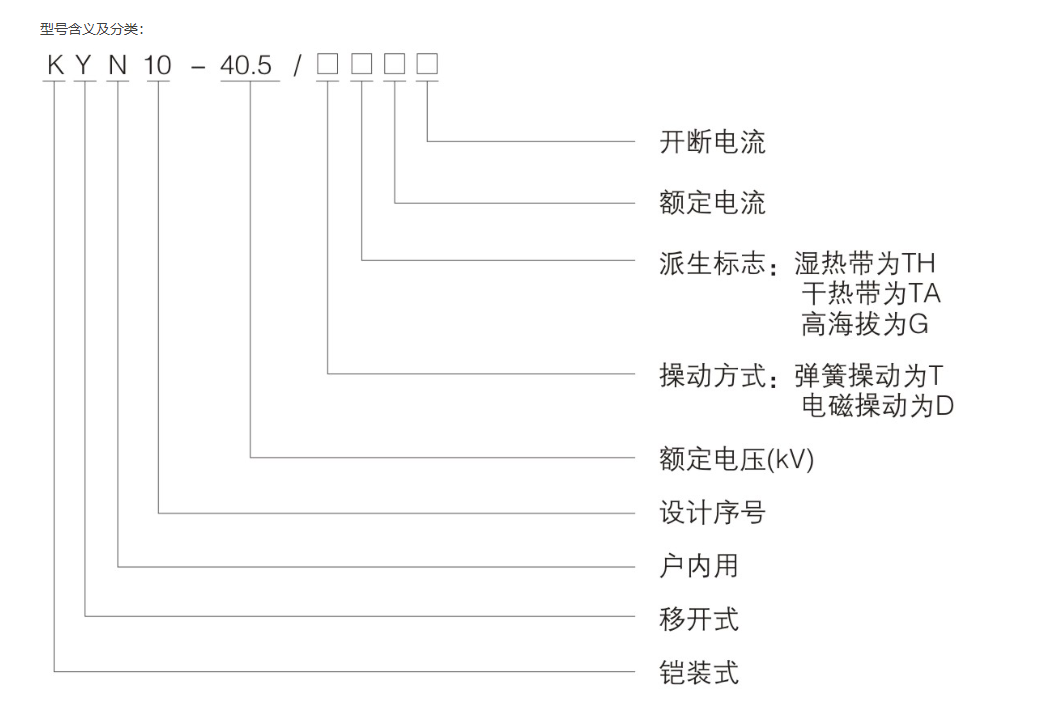

KYN10-40.5系列铠装移开式交流金属封闭开关设备(高压手车柜)，是消化吸收国内先进技术，根据国内特点，自行设计研制的新一代的开关设备，具有体积小、开断短路电流大、娄装方便、检修周期长、操作维护方便、使用安全可靠等特点。KYN10-40.5型交流金属封闭开关设备系三相交流50Hz户内金属铠装式手车柜，适用于发电厂、变电所等系统额定电压35kV，最高工作电压不超过40.5kV的单母线及单母线分段的电力系统中,作控制、接受和分配电能之用。
本产品符合标准： GB3906《3.6-40.5kV交流金属封闭开关设备和控制设备》和IEC62271:200《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》。

正常使用条件：
1.周围空气温度:上限+40C下限- 10C；
2.海拔高度不超过1000米；
3.相对湿度:日平均值不大于95%(+25C);月平均值不大于90%(+25C)；
4.周围空气不受腐蚀性或可燃性气体、水蒸汽等明显污染；
5.地震烈度不超过8度；
6.无经常性剧烈振动；
注:如产品使用条件超出以上规定，用户可与制造商协商确定。

结构工作原理：

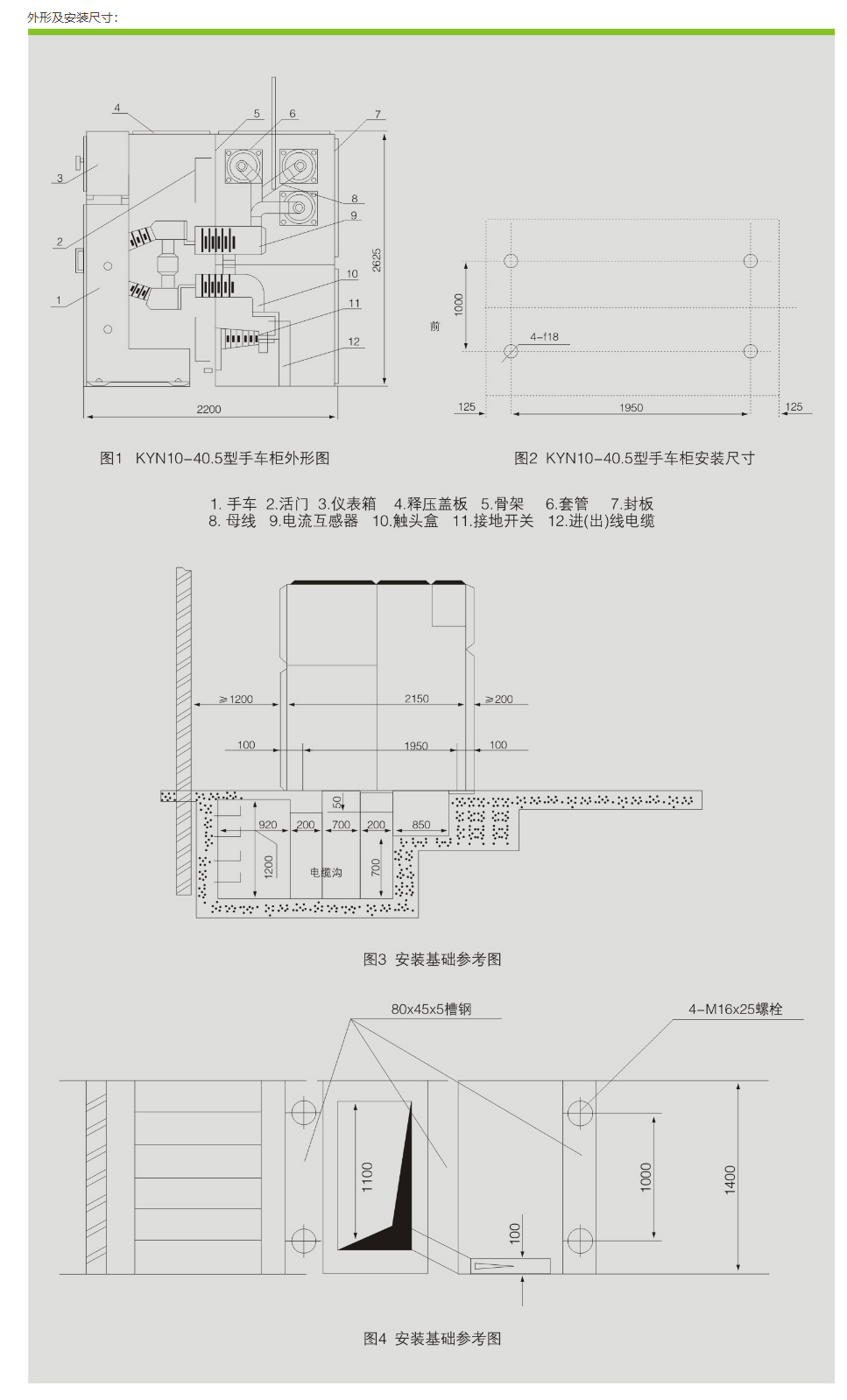

KYN10-40.5型手车柜为金属铠装式结构，防护等级为IP2X，分柜体和手车两大部分一次主接线方案(见表7)，产品形尺寸和安装尺寸(见图1、图2)。
1、柜体
柜体用型钢和钢板焊接而成，主要分成四隔室:手车室、主母线室、接地开关及进出线室、继电器室，手车室设有压力释放通道，手车在手车室内可以有断开、试验位置和工作位置，手车室与主母线室、接地开关及进出线室间用触头盒或触头盒式电流互感器接连，触头盒前设有金属活门，手车室项部装有二次插座，另外手车室还具有识别手车位置、加热器等，主母线室内采用绝缘母线，柜与柜之间用隔板和套管隔开，以防事故扩大。接地开关进出线室内装设有带关合能力和带电显示的接地开关，以及手车柜进出线电缆的连接头。继电器室通过减震器安装在柜体上，供安装仪表、继电器及小母线等用。
2、手车
手车车架由型钢和钢板焊接而成，根据一次主接线方案需要， 分断路器手车、隔离手车、电压互感器手车、避雷器手车、所有变压器手车等，同类型规格手车具有互换性，手车面板为开关柜门，装有铭牌、观察窗等、手车底部设有四个固定轮，当需要在柜外移动时，可装设一只万向滚轮，使前两个固定轮抬空，另外手车设有锁定装置和省力推进装置等。
3、联锁
KYN10-40.5型手车柜设有可靠的防止误操作联锁装置，可实现“防止误分误合断路器、防止带负荷进出手车、防止带电合接地开关、防止接地开关关合时送电、防止误入带电间隔”的五防要求。另外，隔离手车与对应的断路器手车之间设有电气联锁，所用变压器手车设有进工作位置前不能带负荷的联锁等等。

安装和测试：
1、吊运
KYN10- .40.5型手车柜包装和吊运时柜体和手车应分别进行，并须防止翻滚、碰撞和剧烈振动。
2、安装
1)安装基础参考图3：
2)开关柜安装后，其前后左右垂直度偏差不得超过1.5mm/1000mm；
3)控制电缆由开关柜底部二次电缆沟引入，也可根据用户要求由开关柜两端侧面引入。
4)柜前走廊应平整光洁、以便用车进出。
5)安装完毕应命名柜内清洁无灰尘、杂物。
3、测试
开关柜出厂时已经过严格调整，但由于运输安装过程中难免有柜架微小变形，紧固件松动等现象，因此安装后必须进行调整。
1)参数调整
断路器手车须测试断路器各项参数，如有误须进行调整使之达到技术要求其余手车亦应根据本身特点和要求进行。
2) 一次隔离触头调整
手车推入试验位置时，一次隔离动触头和触头之间的绝缘距离不得小于300mm、推入工作位置时动静触头接触深度不得小于20mm，且动静触头尽量不偏离中心。
3)活门调整
手车自柜外进入到试验位置时，活门应完全打开，手车自试验位置后退250mm时，活门完全关闭。
4)手车推进机构调整
手车蜗轮蜗杆轴与柜体轨迹板中心对齐。
5)手车锁定机构调整
当手车外于试验位置和工作位置时均能锁定(锁杆伸出)，锁定时，断路器不能合闸，当断路器合闸时，手车无法改变位置。
6)手车与接地开关联锁
当手车处于工作位置时，接地开关应完全打开并不能合闸，当手车拉到试验位置及以后时，接地开关应能可靠合闸，且此时手车不能推入柜内、且手车与柜体二次插头连接可靠。

使用维护：
1.开关柜在投入运行前，应仔细认真校对铭牌所标技术数据与电力线路所要求的是否一致；
2.彻底清扫柜内灰尘、异物，对所有绝缘体表面用工业酒精或丙酮仔细擦试干净，对有裂纹或破损的绝缘件予以更换；
3.对所有紧固件进行认真检查,排除松动现象，对传动及接触连接部位用工业凡士林涂敷润滑；检查泄压盖板开启是否灵活，不得有卡滞现象；
4.将手车推进抽出几次，操作应灵活、可靠；
5.对断路器进行通电试操作几次，如正常，即可通电运行；
6.开关柜在正常运行时，应对运行情况发如实记录，并按断路器、机构的使用说明书要求，做好定期的维护保养工作，如发现绝缘件表面凝露或局部放电，柜内温度明显升高，有强烈异常气味等情况时，应及时停电，并找出原因排除，必要时通知制造商共同处理。

订货须知：
1.订货时用户提供一-次主接线方案编号及主接线系统图、排列图、二次回路原理图、端子排列图；
2.手车柜内一、二次元件的型号、规格、数量；
3.外壳的颜色，如用户没 有特殊要求，按制造商规定；
4.用户需要氧化锌避雷器吸收过电压，请在订货时提出；
5.手车柜在特殊环境条件下使用，应在订货时提出；
6.如用户有其它方面的要求，可 在订货时面谈。
