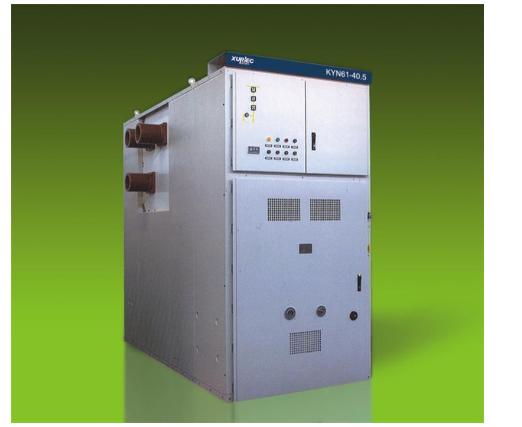

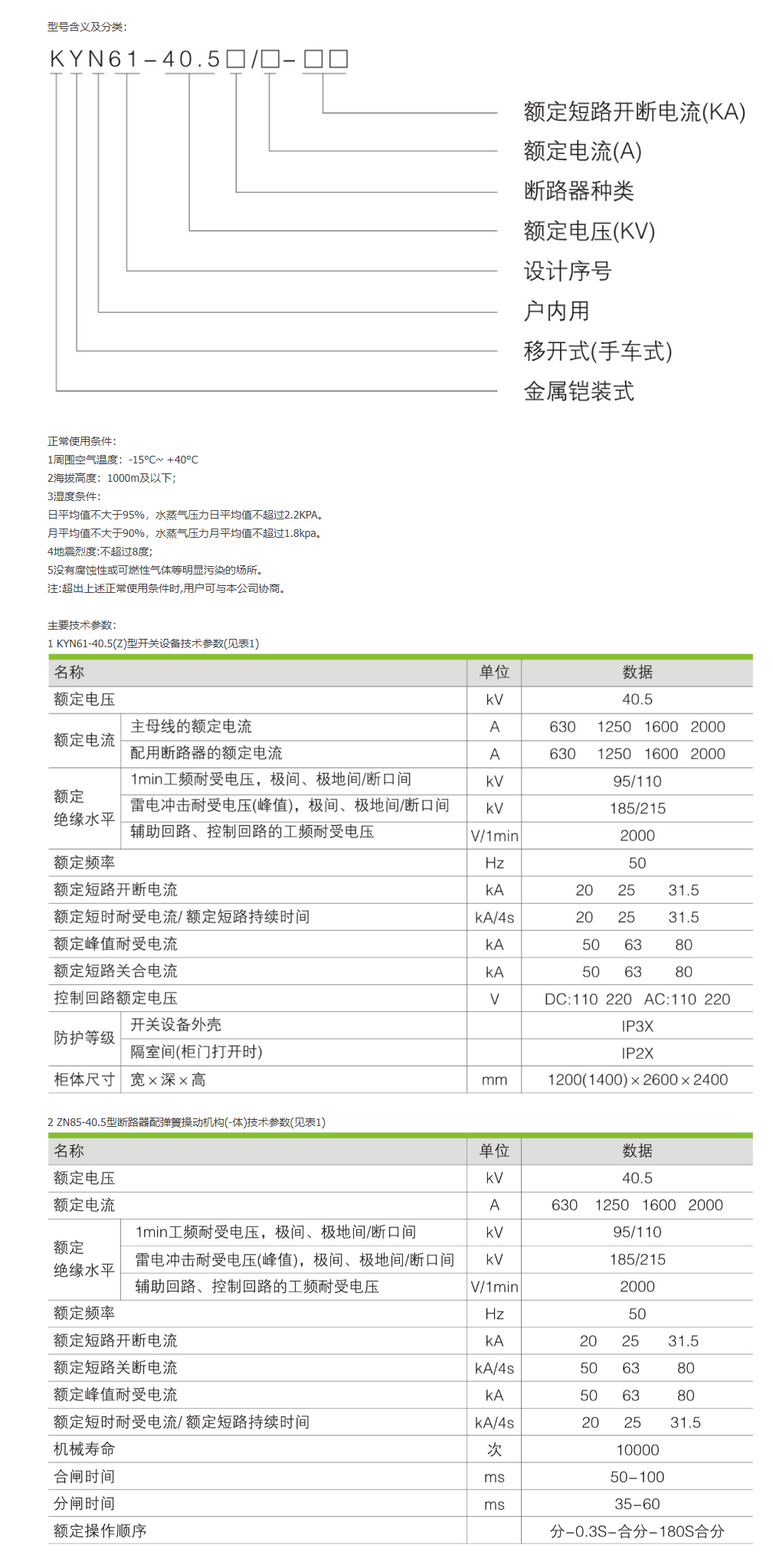

KYN61-40.5-Z-铠装移开式交流金属封闭开关设备

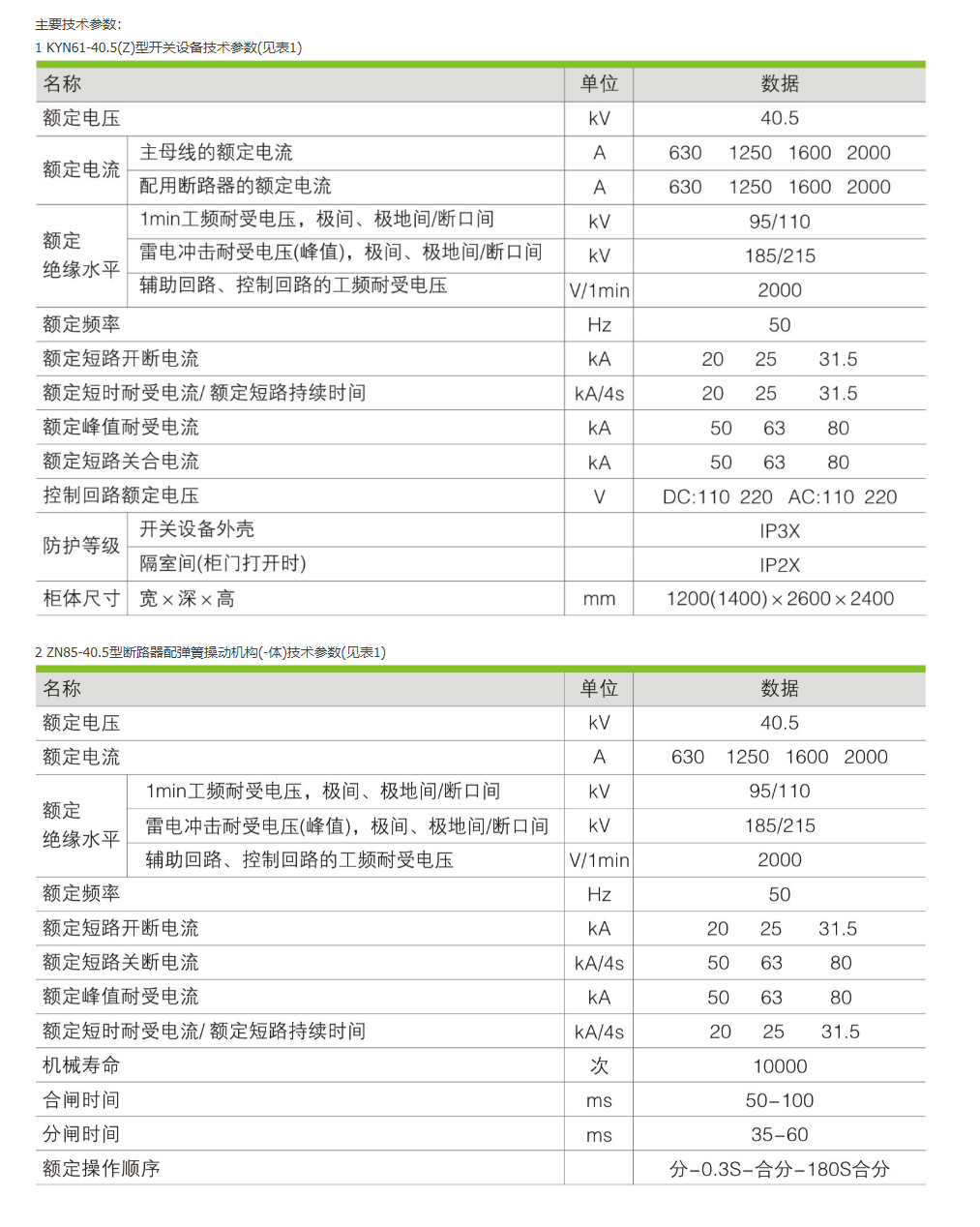

KYN61A- 40.5型小型化铠装式金属封闭开关设备，是由西安高压电器研究所主持设计、研制开发的新产品。柜架按金属封闭铠装移开式结构设计，柜内配用新型全绝缘真空断路器或六氟化硫断路器。柜体采用组装式结构，提高了外观质量和制造精度，缩短了生产周期。开关柜的各项正常操作，都能在高压隔室门关闭条件下进行。本产品符合IEC-60298、GB3906、 及DL404等标准的要求，并具备完善的“五防”功能。
本开关柜使用在40.5kV三相交流50Hz电力系统中，作为发电厂、变电所及工矿企业的配电室接受与分配电能之用；对电路具有控制、保护和监测等功能。除广泛用于一般电力系统外，还可使用于频繁操作的场所。使用环境条件按GB3906- 2006(3- -35kV交流金属封闭开关设备》所规定的正常使用条件。

主电路方案：
本开关柜主电路方案共27个，但不包括由于辅助电路控制与保护的变化而派生方案和规格。

结构特征(见图)：

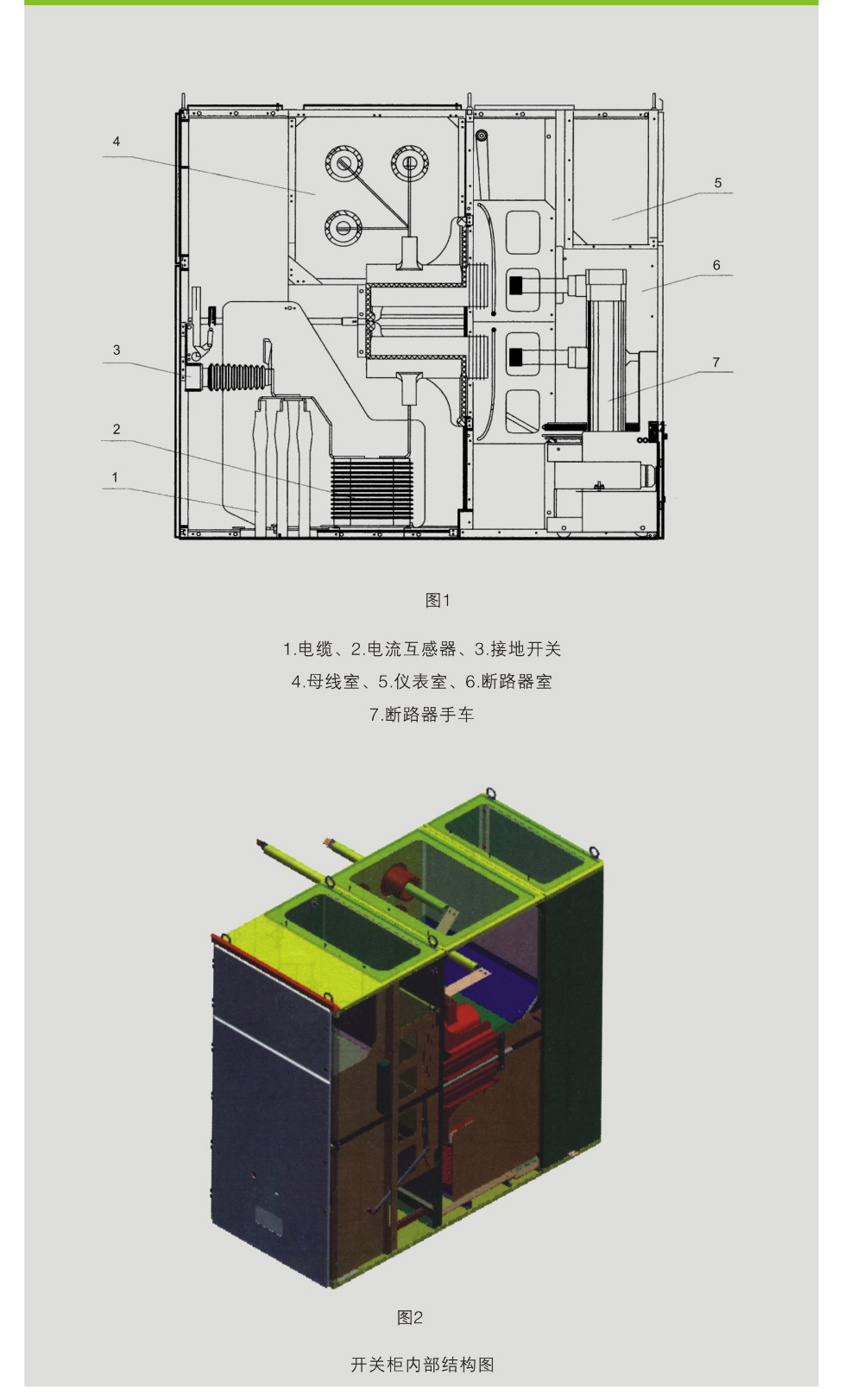

此开关柜结构及特征见图1、图2。
开关柜结构按其组成可分为柜体、手车两大部分。柜体为薄钢板弯制，用螺栓组装成型。典型方案按功能特征，柜体又可分为继电器仪表室、手车室、电缆室和母线室四部分，各部分以接地的金属隔板分隔。其外壳防护等级为IP3X;手年室门打开，断路器手车处于断开，试验位置时防护等级为IP2X。
本开关柜具有电缆进出线、架空进出线、母线联络、隔离、电压互感器、避雷器等其它一次方案。在电缆室里装有电流互感器、接地开关等，宽裕的空间条件便于多根电缆的连接。触头盒前装有金属活门，上下活门在手车从断开，试验位置运动到工作位置过程中自动打开，当手车反方向运动时自动关闭，形成有效隔离。1断路器手车手车上装有新型全绝缘真空断路器或六氟化硫断路器。手车车架中装有丝杠螺母推进机构，超越离合器。丝杠螺母推进机构轻松地操作使手车在断开、试验位置和工作位置之间移动，借助丝杠螺母的自锁性可使于车可靠地锁定在工作位置，防止因电动力的作用引起于车窜动而引发事故。超越离合器在于车移动退至断开、试验位置和进至工作位置时起作用，使操作轴与丝杠轴自动脱离而空转，可防止误操作而损坏推进机构。
2联锁
主开关、手车、接地开关及柜门之间的联锁均采用强制性机械闭锁方式，满足“五防”功能。
断路器手车只有在断开、试验位置工作位置时，断路器才能进行合闸操作，而且在断路器合闸后，手车的推进机构无法操作，以防止带负荷推拉断路器手车。只有当接地开关处在分闸状态时，断路器手车才能从断开/试验位置运动至工作位置，仅当断路器手车处于断开、试验位置时，接地开关才能进行合闸操作，这样实现了防止带电误合接地开关。
断路器手车处于试验或工作位置而没有控制电压时，仅能手动分闸而不能合闸。
断路器手车在工作位置时，二次插头被锁住不能拔除。
3母线
主回路采用铜圆管环氧流化绝缘母线，连接头配有用阻燃材料注塑而成的绝缘套，主母线为分段母线，相邻柜间用母线套管隔开，能有效地防止事故蔓延，同时对主母线起到辅助支撑作用。
4电压监视装置
电压监视绝缘子与接地开关组合为一体，终端显示装置置于开关柜的正面，并能在50%额定电压下发出可见光，具有比较可靠的防护人身安全的措施。
