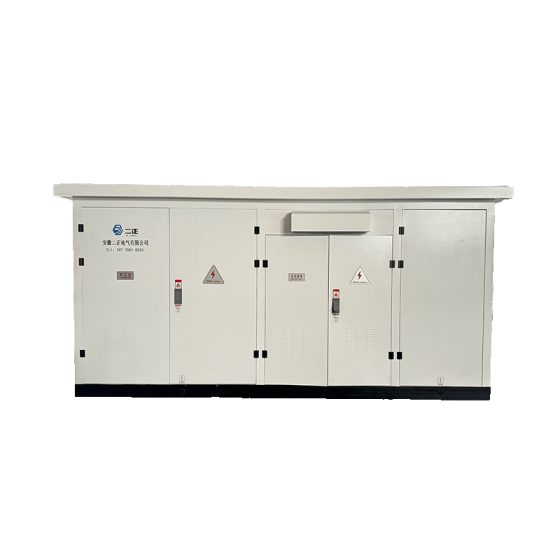

YB-12 预装式箱式变电站(欧式)、预制舱

功能特点

●高压开关设备、变压器、低压开关设备三位一体，成套性强；

●高、低压保护完善，运行安全可靠，维护简单；

●占地少、投资省、生产周期短、移动方便；

●接线方案灵活多样；

●结构独特：独特蜂窝式结构双层(复合板)外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢合金、铝合金、 冷轧板、彩钢板、贴瓷砖、贴木条、新型环保材料、表面水彩画可选；

●型式多样：通用型、别墅型、紧凑型多种样式；

●高压环网柜内可装配网自动化终端(FTU)实现短路及单相接地故障的可靠检测具备“四遥”功能，便于配网自动化升级。

使用环境条件

●海拔高度不超过1000m；

●环境温度： -25℃-40℃；

●相对湿度：日平均值不大于95%,月平均值不大于90%；

●安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

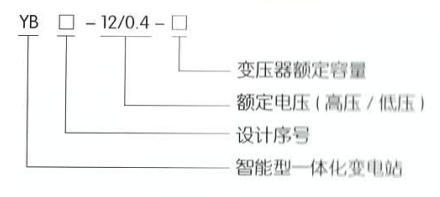

型号及含义

用途

本系列广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等 户内外场所。

高压侧

智能型一体化变电站高压一般采用负荷开关--熠断器组合电器保护，熔断器一相熠断后，三相联动脱扣，负荷开关有压气式、真空、 六氟化硫等型式可选，可配电操作机构，实现自动化升级；熔断器为高压限流焙断器，带撞击器，动作可靠，开断容量大，主要技术参数见表。 对于800KVA以上的变压器，可选用ZN12,ZN28,VSI   等真空断路器保护。

低压侧

低压侧主开关采用万能式或智能式断路器，选择性保护；出线开关选用新型塑壳式开关体积小、飞弧短，最多可达30回路；智能型 自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选用。

变压器
智能型一体化变电站选用低损耗、油浸式、全密封S9、S10、S1I系列变压器，也可选用树脂绝缘型或NOMEX纸绝缘环保型干式变压器， 底部可配有小车，变压器可方便地进出。

执行标准

本产品符合下列标准：GB/T17467-2010《高压/低压预装式变电站》；DL/T537-93《6-35kV 箱式变站订货技术条件》
