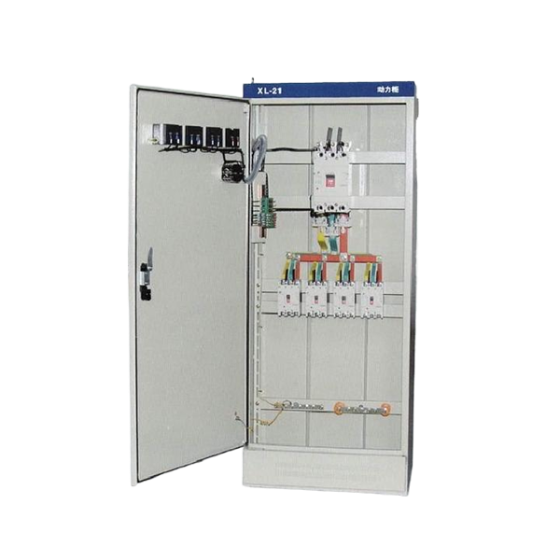

XL-21 系列低压动力配电柜

适用范围

　　XL-21系列低压动力配电柜用于交流50Hz，额定电压660V以下，100KVA 变压器以下的三相四线电力系统中作为宾馆、医院、 巷口、及厂矿企业配电，动力照明之用，电压380V，容量为0.52-75kW电机的电控装置及照明之用。对于其他符号本动力配电 箱的场合也可以使用。产品具有线路方案灵活、组合方便、应用性强、结构新颗等特点，外壳防护等级可达IP30。

　　产品符号：IC60439.1-1999《低压成套开关设备和控制设备》 GB7251.1-2005《 低压成套开关设备和控制设备》

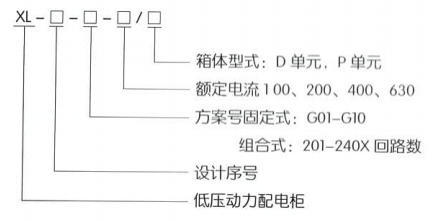

型号及含义

使用环境条件

1.海拔高度不超过2000米。

2.环境温度、周围空气温度不高于+40℃,而在24小时周期内平 均温度不高于+35℃,周围空气温度不低于-100℃。

3.空气中不得有过量的尘埃、酸、盐、腐蚀性及爆炸性气体。相对温度在最高温度为+40℃时不超过50%，在最低温度允许有较高的相对温度，如+20℃以下时为90%，应考虑到由温度变化而可能偶然产生一般凝露。

4. 用户有特殊要求时可与制造厂协商解决。

结构特点

1.动力配电箱检查合格后方可装箱运输。当产品送抵目的地后，首先检查箱是否完整。若动力配电箱不是立即安装使将产品存放在干燥清洁 之处。

2.动力配电箱可按安装图进行安装，基础槽钢及螺钉由用户自备，如系电缆出线，则用户埋好基础槽及底脚螺栓外电缆沟。

3.动力配电箱经安装或检修后，在投入运行前必须进行一系列项目的检查和试验。

(1)检查内部电器设备和线路是否符合原理图

(2)检查并操作开关数次，是否灵活、正常。

(3)检查并试验所有的表计及继电器动作是否准确。

技术参数

安装与使用

1.动力配电箱检查合格后方可装箱运输。当产品送抵目的地后，首先检查箱是否完整。若动力配电箱不是立即安装使将产品存放在干燥清洁之处。

2.动力配电箱可按安装图进行安装，基础槽钢及螺钉由用户自备，如系电缆出线，则用户埋好基础槽及底脚螺栓外电缆沟。

3.动力配电箱经安装或检修后，在投入运行前必须进行一系列项目的检查和试验。

(1)检查内部电器设备和线路是否符合原理图

(2)检查并操作开关数次，是否灵活、正常。

(3)检查并试验所有的表计及继电器动作是否准确。

订货须知

一次线路方案

(1)二次线路系统(原理图);

(2)每只箱内所装电器设备详细规格及数量井填写订货规范书：

(3)联拼箱的排列及组合图。

制造厂供货时提供的文件及附件

(1)送货清单。

(2)产品合格证。

(3)出厂检验报告。

(4)产品说明书

(5)一次系统图、控制原理图和二次接线图。

(6)柜门钥匙、操作手柄及合同规定的备品备件。

(7)主要元件的使用说明书。
