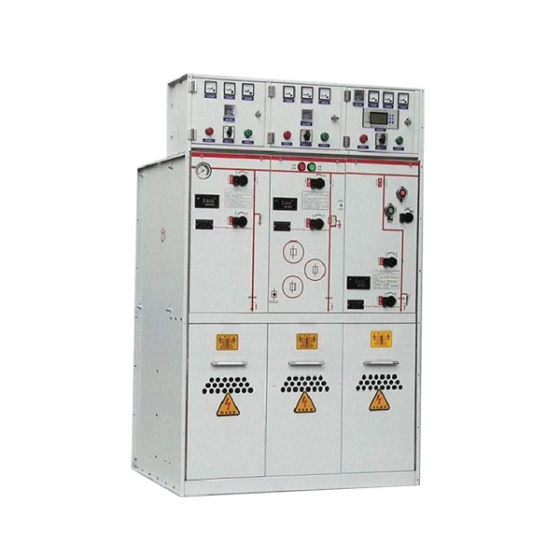

SRM6-12 组合式全封闭全绝缘充气柜

产品描述

本公司自主研发生产的SRM6-12型充气式SF6金属封闭全绝缘系列环网开关柜，已经过国家高压电器试验中心型式试验。 广泛用于10kV/6K配电系统，是城乡各类用户变配电系统的首选开关产品。

开关柜为模块化单元模式，可根据不同用途进行组合；由固定式单元组合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要。

SRM6-12型充气式开关柜是一个完全密封的系统，其所有带电部件以及开关封闭在不锈钢的壳体内。整个开关装置不受外部环境条件的影响，从而可以确保运行可靠性及人身安全，并且实现了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线安全绝缘和屏蔽，确保了高可靠性和安全性。SRM6-12型充气式开关柜同时可以提供TV化的自动化解决方案， 形成了智能化开关的概念，并将现场安装及调试工作量降到最低。

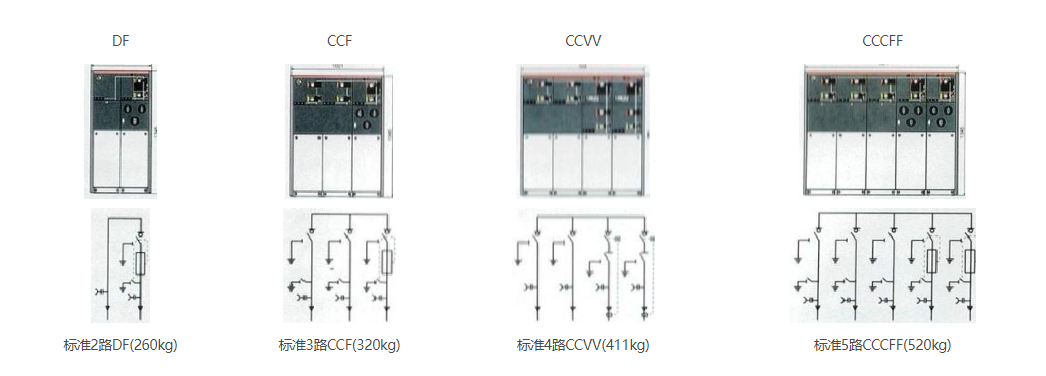

SRM6-12型充气式开关柜分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块的组合性以及自身的可扩展性， 因而具有极其特殊的灵活性。

SRM6-120充气式开关执行GB 标准。在室内条件下(20℃)运行的设计寿命超过30年。

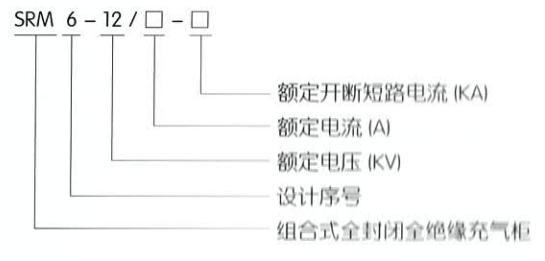

型号及含义

产品符合标准

●国际标准

IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694等。

●中国标准

GB3804、GB3906、GB11022 等。

正常使用条件

SRM6 适用于高低温(+40℃~-40℃)、潮湿、多尘、盐污、矿山、 高海拔(1000米)等各种环境，24小时内的短时漫水不影响使用。

注：如果更高海拔地区，请注明具体海拔高度。

灵活的出线和扩展方式

SRM6-12所有模块都可根据用户要求，实现侧出线及侧扩展或者出线及顶扩展的连接方式，最大限度的满足了供电方案的需要 。

产品主要特点

●SRM6-12系列充气柜SF6气体作为灭弧及绝缘介质。

●开关柜为全密封、全绝缘结构；母线、开关及带电部件完全封闭在不锈钢壳体中。

●腔体充以1.4bar的SF6气体，防护等级达到P67：骆个开关装置完全不受外部环境条件的影响，即使在短时水浸等极端情况下也能保证开关正常运行，产品终身免维护。

●开关柜具有完善的“五防”联锁装置，彻底杜绝人为误操作可能引起的人员及设备运行故障。

●所有开关柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全。

●开关柜分为固定单元组合和可扩展单元组合两类。

●开关柜通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展。

●柜体尺寸安装方便，并能够适合空间狭小及环境条件不良的地方。

●开关柜可根据用户的不同需求配置电动、远控及监测装置。
