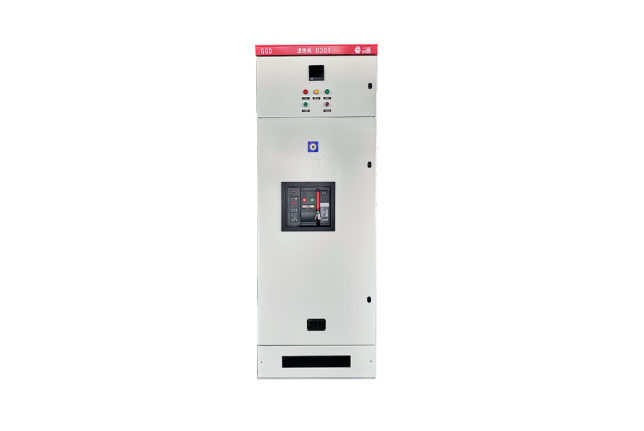

GGD 固定式低压开关柜
产品概述
GGD型固定式低压开关柜，是我公司综合了多种国内外优秀的固定柜设计方案的优点，满足用户需求，独立开发的一种高可 靠性配电柜。GGD开关柜主体结构采用高防腐的敷铝锌板型材和板材构建。
该产品除工矿企业配电装置选用外，在城市住宅小区、大厦等配电系统中已广泛应用。

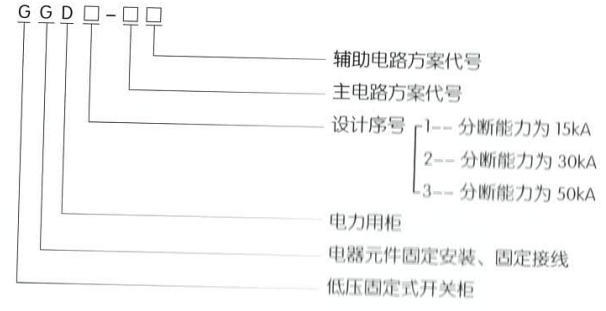

型号及含义
产品特点
●GGD型交流低压配电柜的柜体采用通用柜的形式构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产 厂配套供货，以保证柜体的精度和质量。
●通用柜的零部件按模块原理设计，井有模数20的安装孔，通用系数高。
●柜门用转轴式活动钗链与构架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。装有电器元件的仪表门用多股软铜线与构架相连，柜内的安装件与构架间 用滚花螺钉连接，整柜构成完整的接地保护电路。
主要技术参数
| 项目 | 规范 |
| 标准 | GB7251、GB/T5576国家标准 |
| 防护等级 | 符合IEC529、GB4208规定的IP30 |
| 额定工作电压(V | AC380 |
| 额定频率(Hz) | 50 |
| 额定绝缘电压(V | AC660 |
| 额定容量(KVA) | 100~800 |
| 额定电流(A) | 630-2000,2500~4000 |
| 额定短路开断电流(kA) | 20,25,31.5 |
| 额定短路关合电流(kA) | 50,63,80 |
主要技术参数
| 项目 | 规范 |
| 标准 | GB7251、GB/T5576国家标准 |
| 防护等级 | 符合IEC529、GB4208规定的IP30 |
| 额定工作电压(V | AC380 |
| 额定频率(Hz) | 50 |
| 额定绝缘电压(V | AC660 |
| 额定容量(KVA) | 100~800 |
| 额定电流(A) | 630-2000,2500~4000 |
| 额定短路开断电流(kA) | 20,25,31.5 |
| 额定短路关合电流(kA) | 50,63,80 |
