产品详情
MNS 低压抽出式开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
安徽二正电气有限公司坐落于安徽滁州，成立于2018年，注册资本5000万元，是集研发、智造、销售、进出口服务于一体的高新技术企业、专精特新中小企业，专注高低压输配电成套设备领域，是工贸一体现代化电力装备制造企业。
公司立足滁州产业区位优势，建有标准化生产车间，配置数控冲、剪、折钣金加工设备，配套全套专业检测工装，实现柜体加工、成套装配、出厂检测一体化生产流程，推行设计‑制造数字化协同管理，具备批量供货、项目定制、OEM配套能力。公司建立完整质量管理体系，通过ISO9001质量管理体系认证、国家CCC强制性产品认证，拥有数十项专利与软件著作权，坚持技术创新驱动产品迭代升级。

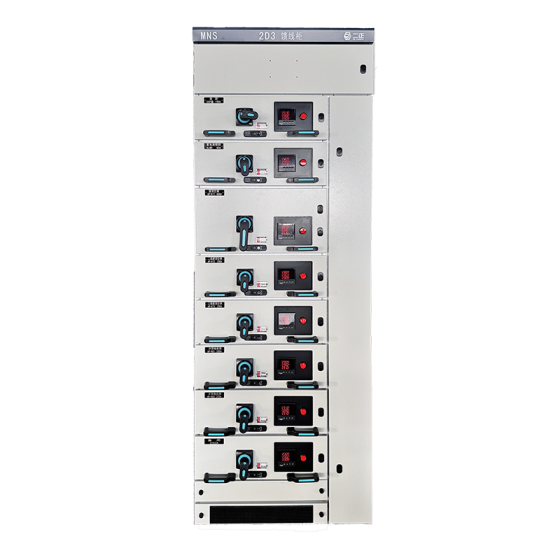

产品图片
MNS 低压抽出式开关柜
产品概述
MNS 型低压抽出式成套开关设备是由我公司为适应电力工业发展的需求，参考国外 MNS 系列低压开关柜设计并加以改进开发的高级型低压开关柜，该产品符合国家标准及国际标准的规定。
MNS 型低压开关柜适应各种供电、配电的需要，能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等低压配电系统。

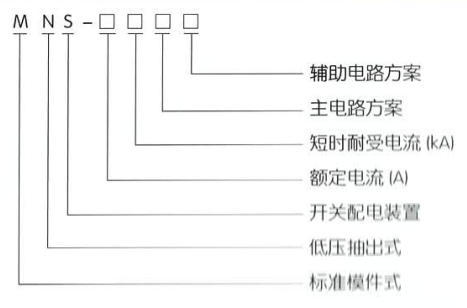

型号及含义
产品特点
●开关柜框架为组合式结构，基本骨架由C型钢材组装而成。柜架的全部结构件经过镀锌处理，通过自攻锁紧螺钉或8.8级六角螺栓紧固连接成基本框架。
●柜内结构都经过镀锌处理，也可以采用敷铝锌板生产，并实行模数化安装(1E=25mm)
●开关柜隔室可分为功能单元室、母线室、电缆室，各单元的功能作用相对独立且区域之间又连续的金属板或阻燃板的功能壁严格分隔，保证使用安全且防止事故蔓延。
●母线用高强度阻燃性、高绝缘度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠。
●MCC柜抽屉有8E/4、8E/2、8E、16E、24E屋种规格(IE=25mm)。抽屉具有连接位置、试验位置、断开位置、移动位置和分离位置。各抽屉与开关设有机械联锁装置，当开关处于分断时，抽屉才能抽出或插入。
主要技术参数
| 项目 | 规范 |
| 标准 | IEC439国际标准、GB7251国家标准 |
| 防护等级 | 符合IEC529、GB4208规定的IP30 |
| 额定工作电压(V) | AC380 |
| 额定绝缘电压(V) | AC660 |
| 额定工作频率(Hz) | 50 |
| 额定电流(A)水平母线 | 630-2000,2500*~4000* |
| 额定电流(A)垂直母线 | 630,800,100,012,501,000 |
| 额定电流(A)出线单元最大电流 | 630 |
| 额定电流(A)一次接插件 | 100,225,400 |
| 额定电流(A)二次接插件 | 15 |
| 额定耐受电流KA | 15,30,63,80 |
主要技术参数
| 项目 | 规范 |
| 标准 | IEC439国际标准、GB7251国家标准 |
| 防护等级 | 符合IEC529、GB4208规定的IP30 |
| 额定工作电压(V) | AC380 |
| 额定绝缘电压(V) | AC660 |
| 额定工作频率(Hz) | 50 |
| 额定电流(A)水平母线 | 630-2000,2500*~4000* |
| 额定电流(A)垂直母线 | 630,800,100,012,501,000 |
| 额定电流(A)出线单元最大电流 | 630 |
| 额定电流(A)一次接插件 | 100,225,400 |
| 额定电流(A)二次接插件 | 15 |
| 额定耐受电流KA | 15,30,63,80 |
