安徽二正电气有限公司坐落于安徽滁州,成立于2018年,注册资本5000万元,是集研发、智造、销售、进出口服务于一体的高新技术企业、专精特新中小企业,专注高低压输配电成套设备领域,是工贸一体现代化电力装备制造企业。
公司立足滁州产业区位优势,建有标准化生产车间,配置数控冲、剪、折钣金加工设备,配套全套专业检测工装,实现柜体加工、成套装配、出厂检测一体化生产流程,推行设计‑制造数字化协同管理,具备批量供货、项目定制、OEM配套能力。公司建立完整质量管理体系,通过ISO9001质量管理体系认证、国家CCC强制性产品认证,拥有数十项专利与软件著作权,坚持技术创新驱动产品迭代升级。

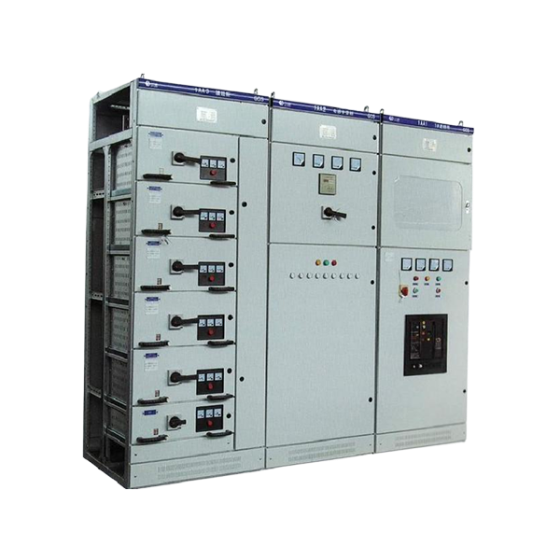

产品图片
GCS 低压抽出式开关柜

产品概述
GCS型低压抽出式开关柜具有较高技术性能指标,能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。

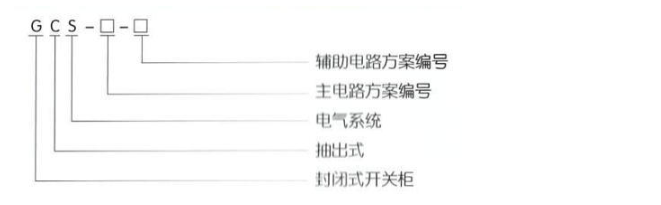

型号及含义

产品特点
●提高转接的热量,较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。
●功能单元之间、隔离之间的分隔清晰、可靠,不因某一单元的故障而影响其它单元工作,使故障局限在最小范围。
●母线平置式排列使装置的动、热稳定性好,能承受80/176kA 短路电流的冲击。
主要技术参数
| 项目 | 规范 |
| 标准 | IEC439国际标准、GB7251国家标准 |
| 防护等级 | 符合IEC529、GB4208规定的IP30 |
| 额定工作电压(V) | AC380 |
| 额定绝缘电压(V) | AC660 |
| 额定工作频率(Hz) | 50 |
| 额定电流(A)水平母线 | 630-2000,2500*~4000* |
| 额定电流(A)垂直母线 | 630,800,100,012,501,000 |
| 额定电流(A)出线单元最大电流 | 630 |
| 额定电流(A)一次接插件 | 100,225,400 |
| 额定电流(A)二次接插件 | 15 |
| 额定耐受电流KA | 15,30,63,80 |
要技术参数
| 项目 | 规范 |
| 标准 | IEC439国际标准、GB7251国家标准 |
| 防护等级 | 符合IEC529、GB4208规定的IP30 |
| 额定工作电压(V) | AC380 |
| 额定绝缘电压(V) | AC660 |
| 额定工作频率(Hz) | 50 |
| 额定电流(A)水平母线 | 630-2000,2500*~4000* |
| 额定电流(A)垂直母线 | 630,800,100,012,501,000 |
| 额定电流(A)出线单元最大电流 | 630 |
| 额定电流(A)一次接插件 | 100,225,400 |
| 额定电流(A)二次接插件 | 15 |
| 额定耐受电流KA | 15,30,63,80 |
