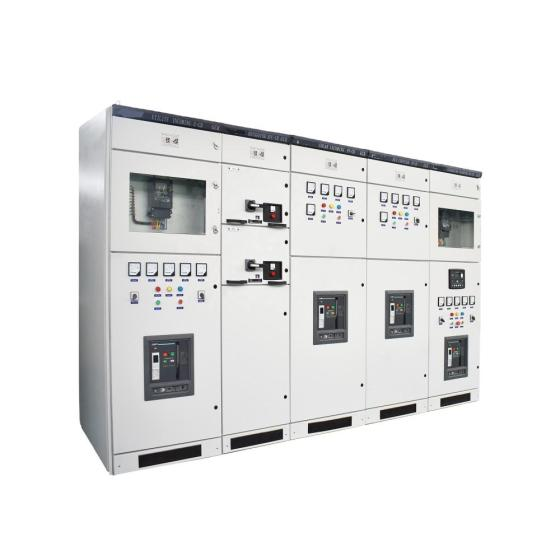

GCK

产品参数：

型号释义

G：封闭式开关柜；C：抽出式结构；K：电动机控制中心（MCC） 多用于厂区、建筑低压 400V 系统，兼具动力配电 + 电机回路集中控制，是工业低压主流柜体，执行标准：GB7251.1、JB/T9661、IEC60439。

② 产品全套技术参数

基础电气参数

表格

配套与环境参数

1. 辅助回路电源：AC220V/380V、DC110V/220V

2. 使用环境：温度 - 5℃～+40℃，海拔≤2000m，无腐蚀性、爆炸性气体

3. 接地制式：三相四线、三相五线（TN-S/TN-C-S）通用

应用场景：

1. 工业工厂车间 MCC 电机控制站 水泵、风机、压缩机、皮带机、生产线电机集中启停、保护、就地远程控制，是工厂最核心用途。

2. 变电站、电厂低压厂用电系统 主变低压侧受电、厂内照明、冷却设备、油泵电源分配，供电稳定性要求高。

3. 商业综合体、医院、数据中心地下室配电房 大楼动力柜、消防泵、排烟风机、中央空调机组、应急负荷配电控制。

4. 化工、冶金、矿业、污水处理厂 多台大功率负载集中管理，抽屉模块化方便故障回路单独检修，不影响整体供电。

5. 轨道交通、港口码头、大型泵站 大功率动力设备集群控制，抽屉互换性强，便于现场快速更换抢修。

6. 光伏、储能电站低压并网柜 逆变器交流侧汇集、配电、保护、计量一体化使用。

产品优势：

1、三室物理隔离，故障不会连片扩散

柜体钢板分隔为顶部母线室、前部抽屉功能室、后部电缆室，单一抽屉短路起火只会局限在本仓格，不会波及其他回路，安全冗余高。

2、抽屉抽出式结构，运维抢修效率极高

故障回路可直接抽出抽屉更换备用单元，停电时间极短；抽屉具备工作 / 试验 / 隔离三位置，试验位可不带电校验二次信号，检修安全性强。同规格抽屉完全通用互换，备品管理简单。

3、完善机械联锁，杜绝带电插拔误操作

断路器分闸状态抽屉才能抽出；抽屉推入到位后方可合闸；柜门与开关手柄机械闭锁，强制遵守操作流程，规避人身触电事故。

4、模数化模块化设计，配置灵活、扩容方便

柜体采用 25mm 标准模数，抽屉分为 1/4、1/2、1 单元多种规格，可自由搭配大小功率回路；后期新增负载直接加装抽屉，无需改动柜体框架。

5、装配式镀锌柜体，强度高、耐腐蚀寿命长

整体拼装结构、无焊接变形，内外镀锌基材 + 喷塑处理，潮湿配电室不易生锈，整体使用寿命可达 20 年以上。

6、智能化适配性强，可集成测控系统

抽屉可加装智能仪表、电流采集、通讯模块，对接 PLC、配电室监控系统，实现远程遥测、遥控、故障告警，适配智能工厂、智慧配电室改造。
