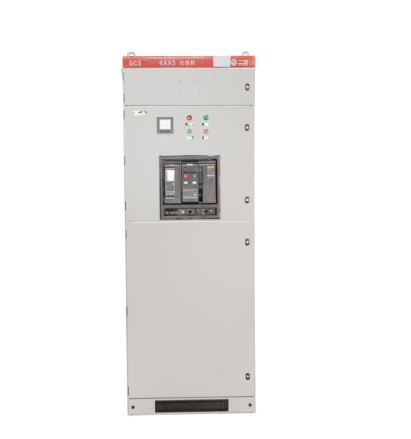

GCS

产品参数：

型号释义

G封闭式柜体、C抽出式结构、S森源系统柜体；执行标准：GB7251.1、JB/T10263、IEC60439，国内主流新一代低压抽屉柜，20mm 模数，主母线后置布置，区分 PC 进线配电柜、MCC 电机控制柜两大类型。

② 全套产品技术参数

一、电气核心参数

表格

二、环境与配套参数

1. 控制回路电源：AC220V/380V、DC110V/DC220V

2. 使用环境：温度 - 10℃～+40℃，海拔≤2000m，无腐蚀、爆炸性气体，相对湿度≤85% 无凝露

3. 接地制式：TN-S、TN-C-S 三相五线制通用

4. 垂直母线外包阻燃绝缘护套，杜绝相间短路

应用场景：

1. 工业厂区 MCC 电机集中控制 水泵、风机、压缩机、生产线输送机、除尘设备的启停、过载 / 短路保护，是工厂车间最核心使用场景。

2. 变电站、电厂厂用电系统 厂用 400V 进线、母联、照明、冷却油泵、消防负荷配电，供电可靠性要求严苛。

3. 商业综合体、医院、数据中心、写字楼配电室 中央空调、消防风机、喷淋泵、应急电源、普通动力负荷分配，抽屉检修不影响其余回路供电。

4. 化工、冶金、污水处理、矿山行业 负荷类型多、回路数量大，模块化抽屉便于故障单元快速更换，降低停机时间。

5. 光伏、储能电站低压并网与汇流系统 逆变器交流侧汇集、功率分配、无功补偿、计量保护一体化配置。

6. 轨道交通、港口、大型泵站公用动力系统 大功率负载集群管控，适配长时间连续运行工况。

产品优势：

1、三室独立金属分隔，故障隔离性强

柜体被镀锌钢板严格分隔后部母线室、前部抽屉功能室、背部电缆室，单一抽屉短路起火仅局限在本仓格，不会横向扩散故障，运行安全性大幅优于老式 GCK 柜。

2、20mm 小模数设计，回路排布密度更高

对比 GCK 的 25mm 模数，同等柜体尺寸可布置更多回路；支持 1/4、1/2、1 单元多种规格抽屉，大小电流回路自由混搭，节省配电室占地面积。

3、四重位置 + 强制机械联锁，杜绝误操作

抽屉具备工作、试验、隔离、抽出四个档位；断路器合闸状态抽屉无法拔出，抽屉未到位不能合闸，柜门与操作机构互锁，从机械层面规避触电、带负荷插拔等恶性操作。

4、旋转式推进机构，操作轻便、互换性好

旋钮式抽屉推进结构，插拔省力、锁紧牢靠；同规格抽屉完全通用互换，现场配备备用抽屉即可快速抢修，停电时长极短。垂直母线加装阻燃塑壳护套，母线绝缘安全冗余更高。

5、主母线后置 + 双向出线设计，布线灵活

主母线布置在柜体后侧，电缆室支持上进线、下出线两种施工方式，适配不同配电室电缆走向，现场敷设、接线施工更加便利。

6、智能化适配性优秀，适配智慧配电改造

抽屉可内置多功能仪表、电流采集模块、通讯单元，对接 PLC、配电室后台监控系统，实现远程遥测、遥信、故障上传、电能统计。
