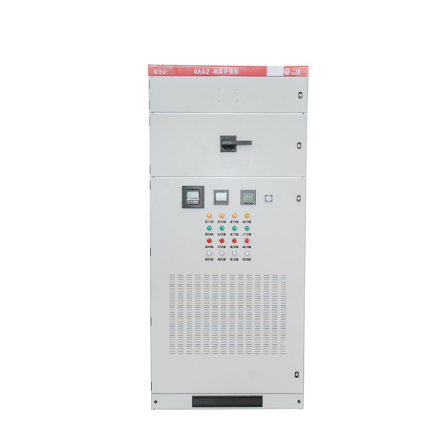

GGJ

产品参数：

电气核心参数

表格

柜体与环境参数

1. 柜体材质：8MF 标准冷弯型钢螺栓拼装，钢板厚度 2.0～2.5mm，静电喷塑防腐，20mm 模数通用安装孔宏发股份

2. 标准柜体尺寸（宽 × 深 × 高）：800×600×2200mm、1000×800×2200mm、1200×1000×2200mm

3. 使用环境：环境温度 - 5℃～+40℃，24h 平均温度≤35℃；海拔≤2000m；无腐蚀气体、无剧烈震动、无易燃易爆粉尘

4. 内部配置：智能无功补偿控制器、投切接触器、串联电抗器（抗谐波）、自愈式低压电容器、熔断器、避雷器、接地铜排

应用场景：

1. 工业厂区配电房：工厂变压器低压侧集中补偿，改善电机、风机、水泵感性负载造成的功率因数偏低问题，减免供电局力率电费罚款

2. 建筑公共项目：写字楼、商场、医院、学校、住宅小区配电室，匹配中央空调、电梯、照明大量感性负荷

3. 新能源配套：光伏并网点、储能变流器低压侧无功补偿，稳定并网点电压，降低并网线路损耗

4. 市政基建：污水处理厂、泵站、垃圾焚烧厂、轨道交通配电系统动态无功治理

5. 老旧配电改造：原有配电室功率因数不达标改造、变压器扩容配套补偿柜体，适配 GGD 低压柜并柜安装

产品优势：

1. 智能自动投切，节能降耗：控制器实时采集系统功率因数，自动投切电容组，把功率因数稳定在 0.92～0.99 区间，有效降低变压器损耗与线路压降，节约电费支出

2. 抗谐波设计，设备寿命更长：可选串联电抗器，抑制变频器、电焊机等非线性负载产生的谐波，避免电容鼓包击穿，降低后期元件更换成本

3. 柜体结构通用化，对接性好：和 GGD 配电柜柜体模数、尺寸完全统一，可并排拼装成整套低压配电系统，布局整齐、施工布线便捷

4. 散热结构科学，运行稳定：柜体上下设置对流散热百叶，形成自然风道，电容器工作热量及时排出，高温环境不易过热跳闸

5. 安全防护完善：柜门密封胶条、柜体完整接地回路、电容器内置放电电阻、过压 / 欠压 / 过流 / 缺相多重保护，检修安全性高

6. 运维简单性价比高：固定式结构无复杂抽屉部件，故障点少；元器件排布规整，故障排查、电容更换操作简便，采购及维保成本低
