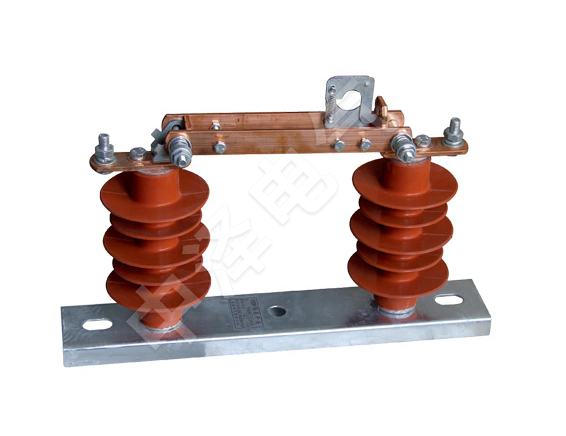

GW9户外高压隔离开关


产品详情

概述:

GW9户外高压隔离开关为交流50Hz的户外高压电器设备,额定电压等级有10kV,15kV,24kV供高压线路在无负载情况下进行开合,以及对被检修高压母线、断路器等电气设备带电的高压线路进行电气隔离之用,也可用于开、合小的电容或电感电流。

本系列户外隔离开关满足GB1985《交流高压隔离开关和接地开关》、IEC60129《交流隔离开关与接地开关》以GB/T11022《高压开关设备和控制设备标准的共用技术要求》等标准的相关规定。

型号含义:

型号含义

正常使用条件:

◇海拔高度不超过1000m;

◇周围空气温度:上限+40℃,下限一般地区-30℃,高寒地区-40℃;

◇风压不超过700Pa,(相当于风速34m/s);

◇地震烈度不超过8度;

◇无频繁剧烈震动场所;

◇普通型安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸气、化学性沉积、盐雾、灰尘及其它爆炸性、侵蚀性物质;

◇防污型适用于重污秽地区,但不应有引起火灾及爆炸物质。

主要技术参数:

项目

单位

参数

额定电压

kV

10

18

20

额定工作电压

kV

12

17.5

24

额定绝缘水平

1min工频耐受电压(有效值)

对地

kV

42

55

65

断口

48

65

79

雷电冲击耐受电压(峰值)

对地

75

105

125

断口

85

120

145

额定频率

Hz

50

鄂东电流

A

200

400

630

1250

400

630

4s短时耐受电流

KA

6.3

12.5

20

31.5

16

20

额定峰值耐受电流

KA

16

31.5

50

80

40

50

爬电距离

mm

300

380


机械寿命

2000

2000

2000


外形及安装尺寸:

外形及安装尺寸
