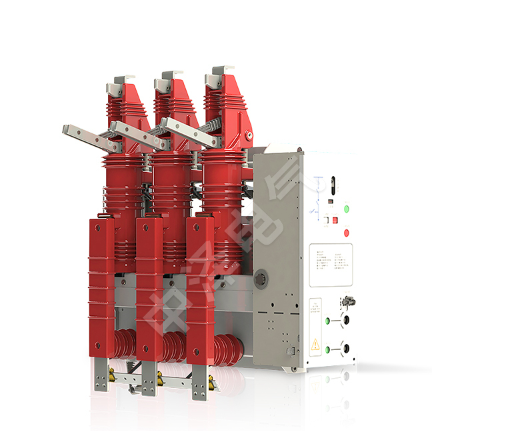

XH-12 一体化组合电器

产品详情

产品技术特点：

◆紧凑\灵活：

◇空气为介质的绝缘方式，满足电力行业技术规范的电气间隙与局放标准。

◇紧凑型的配套柜体尺寸，配套标准柜尺寸:480*1000*1800mm(宽x深x高)，成套配电系统特别紧凑，为昂贵的城市建筑土地节约空间。

◇灵活的母线形式与扩展方式,方便与其他不同柜型的拼接。

◆整体\固封：

◇一体化的断路器组合电器设计，组合电器集隔离开关、断路器、接地开关、带电传感器为一体，模块化设计，联锁简单可靠、检修方便。

◆可视化\：

◇可视化的隔离开关断口设计，迅速的交付时间，整体模块化设计，使电气成套工厂装配便利迅捷。一体化结构，各类闭所要求在单体机构内实现，减少因成套电气工厂组装工艺问题导致的闭锁失效风险。

◆稳定\耐久：

◇弹簧|永磁机构可选，机械寿命长，固封方式的真空灭弧室封装，防尘、高绝缘性能。

产品技术参数：

◇额定电压:12kV

◇1MIN工频耐压:42kV◇雷电冲击耐压:75/85kV

◇额定电流:630— 1250A(馈线)

◇额定频率:50/60Hz

◇额定短路开断电流:25kA/31.5kA

◇额定短时耐受电流:25kA/31.5kA

◇额定峰值耐受电流:50kA/63kA

◇额定短路电流开断次数:30次

◇机械寿命:10000次(断路器)，

◇辅助回路工频耐受电压:2000v

◇630—1250八（进线)

◇3000次(隔离开关/接地开关)，100000次(断路器)

适用固定型开关柜结构：

柜体为2.0mm敷铝锌板曲弯组装而成，强度高重量轻及优良的耐腐蚀性，分隔成独立的低压室、母线室、开关室、电缆室。
