DFW美式电缆分支箱

产品详情

美式电缆分支箱

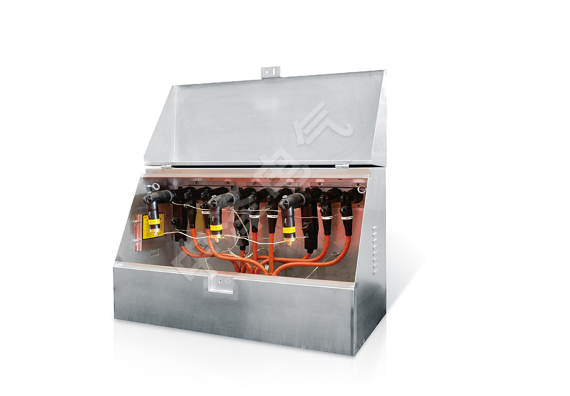

我公司生产的美式电缆分接箱，以其优良的性能，规范化的设计，优美的外观，广泛应用于电缆配电网系统中的电缆化工程设备，在 各大工业园区，居民小区，城市人口密集区，商业中心以及高层建筑等各种场所得到普遍认同。它以单向开门、横向多通母排为主要特点， 具有宽度小、组合灵活、全绝缘、全密封等优点。按照额定电流一般可以分为 600A 主回路和 200A 支回路两种。600A 主回路采用旋 入式螺栓固定连接；200A 分支回路采用拔插式连接且可以带负荷拔插。

型号含义

主要技术参数

正常使用环境

环境温度：高温：+40℃，低温 -30℃

风速：相当 34m/s（不大于 700Pa）

湿度：日相对湿度平均值不大于 95% 月相对湿度平均值不大于 95%

防震：水平加速度不大于 0.4m/s2  ，垂直加速度不大于 0.1 5m/s2

安装地点倾斜度：不大于 3°

安装环境：周围空气应不受腐蚀性、可燃性气体、水蒸气等明显污染，安装地点无剧烈震动。

订购本产品超出上述条件规定时，请与本公司协商。

主要技术参数

美式电缆分支箱结构示例图

如果因场地所限，不能放置电缆分接箱，则可由电缆接头直接组合，构成多路电缆分支（不需要母排，连接方法见下例）放置在电缆 沟内或其他地点。实例一四路进出线 (2x600A+2x200A)

每组由两只 T-II 型电缆接头，丙只肘型接头和一只中间连接头组成。T-II 型电缆接头 200A 侧接肘型电缆接头（另一侧接全绝缘氧化 物避雷器）。尺寸实例见下图：

实例二三路进出线 (3x600A)  每相由三只 T 型电缆接头和两只中间连接接头组成。尺寸及实例见下图：

注：电缆分支可根据需要任意扩展或减少，可外罩箱体或直埋於电缆沟。

美式电缆分接箱地基图

美式600A

美式200A
