XL-21动力配电柜

产品详情

产品简介

XL-21型低压动力配电柜适用于发电厂及工矿企业中，在交流电压 500 伏及以下的三相四线或三相五线系统作动力配电之用。XL-21型低压动力配电箱系户内装置靠墙安装，屏前检修。

型号含义

结构特征

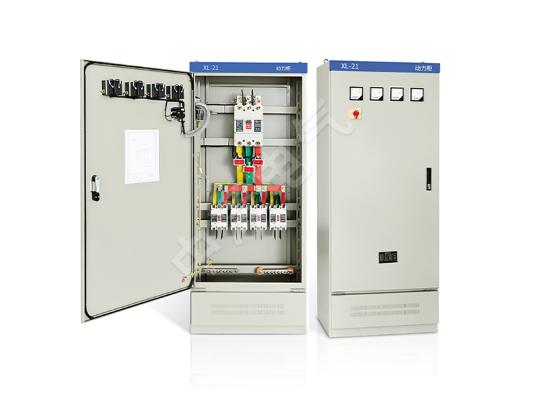

XL-21 型低压动力配电柜系封闭式，外壳用钢板弯制而成，刀开关操作手柄装于箱前右柱上部，可以作为切换电源之用。配电箱前面装有一只电压表，指示母线的电压。配电箱前面有门，门打开后，配电箱内全部设备敞露、便于检修维护。本配电箱均采用国内自行设计的型组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按钮和指示灯。

工作条件

◆环境温度：-50℃ ~+40℃，且 24h 内的平均温度不超过 +36℃；

◆海拔高度：不超过 2000m；

◆相对湿度：在周围空气湿度为 +40℃时不超过 50%；

◆在较低湿度下可以有较高的相对湿度 ( 如：+20℃时为 90%)，考虑 到温度的变化允许产生适度的凝霜；

◆设备安装时与垂直面的倾斜度应不超过 5°，设备应安装在无剧烈震动、无冲击及无腐蚀的场所。

使用、维护和检修

动力配电箱在安装或检修后，在投入运行前须进行下列各项检查与试验 ( 检修后的检查与试验，视其检修质性而定 )。

◆检查动力配电柜内部装设电器设备和二次接线是否符合图纸要求。

◆检查用于操作的刀开关、空气开关是否灵活，应无卡轧型象。

◆检查所装设的电器设备的接触是否良好，是否符合该电器设备的本身使用要求。

◆检查动力配电柜内部有无其他异物及各部分坚固螺钉是否有松动现象。

外形及安装尺寸

◆动力配电柜 A 型结构的外型及安装尺寸见图 1。

◆动力配电柜 B 型结构的外型及安装尺寸见图 2。

主要技术参数

刀熔组合开关

电流互感器

熔断器

交流接触器

订货须知

订货时客户应提供下列资料：

◆一次线路方案及单线系统图；

◆二次线路展开系统图；

◆每箱内所装各种电器设备详细规格及数据；

◆在订购B型结构时须提供动力配电柜的排列图和平面布置图。
