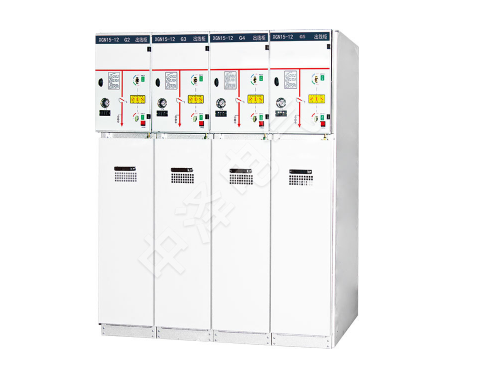

XGN15-12箱式固定交流金属封闭开关设备（环网柜）

产品详情

产品简介

XGN15-12型单元式交流金属封闭环网开关设备 ( 以下简称环网柜 ) 是我们在引进国外优秀技术并按照国内农电及城网改造之要求而自行设计、研制成功的新高压电器产品。各项技术性能指标全符合 IEC62271-200:2003 和GB3906 标准。

环网柜的主开关、操作机构及元器件采用国外公司原装件或采用部件国内组装生产的 SFL-12/24 型开关设备，也可根据用户需要配装国外公司原装 HAD/US 型SF6。断路器或 VD4-S 型真空断路器。其操作方式分为动、电动两种。

柜体经数控机床加工后铆接而成，防护等级达到 IP3X，并有可靠的机械联锁和防误操作功能。本产品具有体积小、重量轻、外型美观、操作简便、长寿命、高参数、无污染、少维护等特点。

XGN15-12型单元式交流金属封闭环网开关设备，适用于交 50Hz、12kV 的电力网络中，作为电能的接受和分配用。柜内主开关为SF6 开关。

型号含义

工作条件

◇ 海拔高度不超过 1000m.

◇ 环境温度：－ 25℃ ~+40℃，24 小时内平均温度不超过 +35℃。

◇ 水平倾斜度不大于 3 度。

◇ 地震烈度不超过 8 级。

◇ 无剧烈振动和冲击及爆炸危险场所。

结构特点

 ◇ 柜体采用角钢焊接而成。

◇ 断路器室位于柜体中 ( 下 ) 部，安装、调试、维护方便。标准配装 VS1 断路器，并设有压力释放通道，保障人身安全。

◇ 采用可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修。

◇ 整柜防护等级 IP2X。

◇ 设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求。

◇ 具有可靠的接地系统。

◇ 门上装有观察窗，可清楚观察到柜内元件地工作状态。

◇ 操作机构闭锁采用同 XGN2 - 1 2 柜用的 J S X G N 闭锁机构，简单可靠方便实用。

◇ 进出线电缆低于柜体前部，方便用户连接。

真空开关柜主要技术参数

◆ K 和 A 型操作结构

本机构是用于操作负荷开关和带熔断器的负荷开关

◇ K 型机构：K型机构是用于负荷开关合分操作的单弹簧机构，开关的合分是通过弹簧储能经由死点来实现。K 型机构可以选择马达来实现电动操作。

◇ A 型机构：A型机构双弹簧机构，其中一个用于开关合闸，而另一个则用于开关分闸。在开关用合闸簧合闸之前先要置于储能状态，合闸操作后使分闸自动置于储能状态。于是可以用手动、分励脱扣线圈或是熔断器撞针等去跳闸。

机构型号

- 用于负荷开关-K机构1VDP586042R1

- 用于带熔断器的负荷开关-A 机构1VDP575013R1

可选设备- 在K机构上用马达操作

◆ SFL-12/24型开关设备

SFL12/24 型开关设备其主要元器件均为原装件。开关设备为双断口、三工位、旋转式动触头，以 SF6 气体为灭弧介质。动触头置於加强结构的压铸环氧树脂外壳中。

每个开关充以 0.4bars 气压 SF6 气体后是永久密封的，用氦检测器可以检查有无气体渗漏。开关垂直，水平安装不限，在环网柜内典型的安装方式是在电缆室和母线室之间置一钢板，水平安装。这种安装方式将母线与电缆接头之间相隔离以符合运行维护的严格的安全要求。假若内部发生燃弧，在外壳后部有一个结构薄弱点，它将被冲开。随后柜上面的泄弧活门开并将过压气流导向柜外。可选的装备 - 辅助触点 2 常闭 2 常开 + 扩展 2 常开 2 常闭一分励脱扣线圈供带 A 机构的 SFL。

技术数据

◆ 操作机构

◇ 双功能机构：K 型 - 开关功能

利用操作杆或电机独立地进行分合闸操作

辅助触点： 开关 (20+2C)/ 开关 (20+3C) 和接地开关 (10+1C)

◇ 接地开关功能

利用操作杠杆独立地进行分合闸操作操作能量由压缩弹簧提供，该弹簧释放后，使触头快速闭合或断开。机械指示： 组件中熔断器烧时的机械显示器 / 电机选择 /A C 2 2 0 V/D C 2 2 0 V

◇ 双功能操作机构：A 型 - 开关功能

利用操作杆或电机独立地进行分合闸操作， 操作能量由压缩弹簧提供， 该弹簧释放后， 使触头闭合。利用按钮 (O) 或脱扣单元独立进行分合闸操作。

◇ 接地开关功能

利用操作杆独立地进行分合闸操作， 操作能量由压缩弹簧提供， 该弹簧释放后。使触头快速闭合或断开。

辅助触点： 开关 (20+2C ) 和接地开关 (10+1C)/ 选电机时的开关 (1C) 和接地开关 /(10+1C) / 熔断器烧断 (1C)/ 机械指示 / 脱扣 / 分励脱扣 / 欠电压 / 电机选择

联锁

开关设备具备以下联锁：

1. 负荷开关在合闸位置时，接地开关操作被锁住；

2. 接地开关在合闸位置时，负荷开关操作被锁住；

3. 只有当接地开关合阐时，才允许打开环网柜前门，其它情况下前门被锁住。

操作

对于配负荷开关的开关设备，用专用操作手柄在开关设备正面操作，操作机构的正面有上、下两操作孔，上部为接地开关操作孔，下部为负荷开关操作孔。操作时，手柄向顺时针方向旋转为开关合问方向，逆时针方向旋转为开关分闸方向。也可加装电动分、合闸装置， 进行遥控操作。( 注意 : 有时负荷开关不带接地开关，接地开关操作孔被当作柜门解锁之用）。

对于配组合电器的开关设备，除负荷开关分问操作用手动分闸按钮外，其它与上述操作顺序一样。组合电器柜另设的下接地开关，通过连杆与上接地开关同分同合。在合闸时释放下熔断器座上的残余小电流，以提高更换培断器时的安全性。

外形尺寸

技术方案图例
