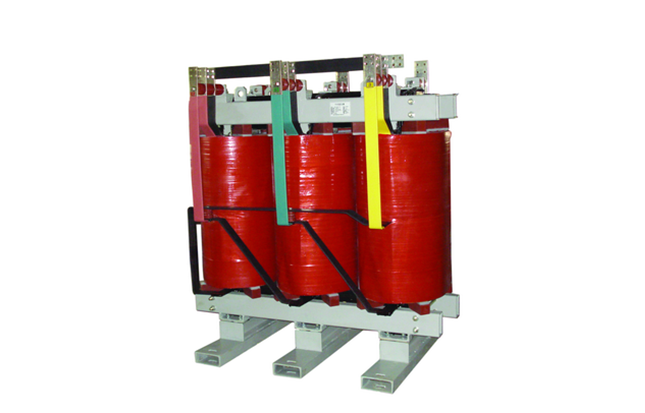

ZYSFG三相干式移相整流变压器

一、概述

三相干式移相整流变压器是一种专门为中高压变频器提供多相整流电源的装置。它采用延边三角形移相原理，通过多个不同的移相角二次绕组，可以组成等效相数为9相、12相、18相以及27相等整流变压器。变压器的一次侧直接如高压电网，其二次侧有多个三相绕组，
它按0°、（60-0）°等表示延边三角连接变压器二次侧各低压三相绕组。同时表示各低压三相绕组线电压相对三等绕组的移相角。当每相由n个H桥单元串联时，0=60°/n实现了输入的多种化，形成6n脉波整流。这样，如果各H桥单元功率平衡，电力幅值相同，理论上网侧输入电流种不含有6n±1以下次谐波，并可提高功率因数，一般不需要在配备无功补偿和谐波滤波装置。最适宜用于防火要求高、负荷波动大的环境中，如海上石油平台、火力发电厂、自来水厂、冶金化工、矿山建材等特殊是工作环境中。
Description
Phase-shifting Rectifier transformer Matching to high voltage Inverter,can low frequency harmonic and improve the output waveform. It is very applicable to where there are strict fire protection requirements,large range of load fluctuations,such as thermal power plants,iron and steel phants,chemical plants,mines and so on.

二、产品标准Industrial Standard

ICE726《干式电力变压器》
GB6450-1986《干式电力变压器》
GB/T10228-1977《干式电力变压器技术参数和要求》
GB/T17211-1998《干式电力变压器负载导则》
GB/T10237-1998《电力变压器绝缘水平和绝缘试验》
GB/T4208-1993《外壳保护等级IP代码》
GB/T10008-1999《6-220kv机变压器质量分等》
GB/T56009-1998《干式变流变压器》
GB/T8636-1997《电化学用整流变压器》

三、型号及其含义Product model and detinition

电压等级kv Rated Voltage kv
额定容量kva Rated Capacity  kva
干式变压器 （非包封）Dry  Type
冷却方式（F-风冷）Air  Cooling
相数（S-三相）Three  Phase
移相整流 Phase- Shifting  Rectifier

四、结构与性能Characteristics

机械强度高，承受短路能力强，运行安全可靠：
噪音低、体积小、安装简免维修：
绝缘水平高、局部放电量小，产品寿命长：
耐潮湿、耐冲击、防火能力强：
High mechanical strength,safe and reliable operation.
Low noise and small volume,installation friendly and maintenance free.
Good humidity resistance and fireproofing.
High insulation and low partial discharge,long time life.
Good humidity resistance and fireproofing
