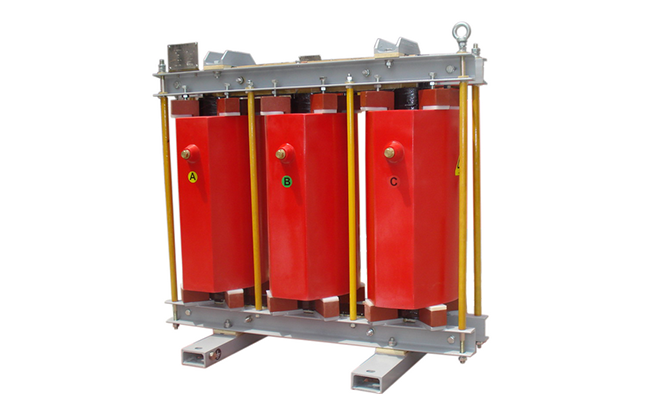

CKK系列干式空心串联电抗器

一、概述

CKK系列干式空心串联电抗器与电力系统无功补偿装置的并联电容器组串联，用以抑制系统谐波，限制合闸涌流和操作过电压。产品可组成单相、三相两种形式。
CKK Series Air-Core reactor can restrain from the high harmonic closing surge and operating over voltage,with high voltage capacity group in series.This product can be combined to be single phase,or three phase

二、产品标准

GB10229        IEC289        JB/T5346

三、正常使用条件

户外、户内均可使用。
海拔不高于1000米
环境温度—25C~40C，相对湿度95%。
没有火灾、爆炸危险、严重污秽、化学腐蚀、剧烈震动的场所。
Indoor or outdoor use.
Altitude ≤ 1000m
Ambient Temp.-25℃~ 40℃  Humidity 95%

四、结构与性能

所有电抗器均有环氧树脂浸渍过的长玻璃丝束对线圈进行包封。电抗器线圈采用绝缘性能优良的薄膜作为导线的匝绝缘。
电抗器表面覆盖有耐紫外线辐射的硅有机漆，具有良好的耐户外气候条件的性能。
电抗器线圈层间，采用聚酯玻璃纤维引拔棒，作为轴向散热气道，具有优良的散热性能。
由于电抗器采用多层并联结构，线圈的轴向电应力为零，在稳定工作电压下，沿线圈高度方向的电压分布均匀。
电抗器采用截面很小的铝导线作为线圈导线，有效地降低了谐波下导线中涡流损耗。
电抗器导线部分均用氩弧焊焊接，机械结构上无紧固零件，大大提高了运行可靠性。
整个电抗器结构简单、紧凑，能长期运行在户外气候条件下，设备维护简单方便。
电抗器整个外表面涂有抗紫外线防护层，户内户外使用均可，且安装方式灵活，即可三相叠装，也可三相水平布置。

The reactor adopts small round section aluminum wires as coil conductor,thus effectively reduce vortex losses of coils under harmonic waves.
The reactor is enclosed by epoxy resin impregnated long glassfiber,with better ability against short-circuit.
The reactor is covered by organic silicon paint against ultraviolet radiation and has fine performance operating outdoors.
The installation method of reactor can be three phase vertically or triangle fixed or in a level by support insulators.
