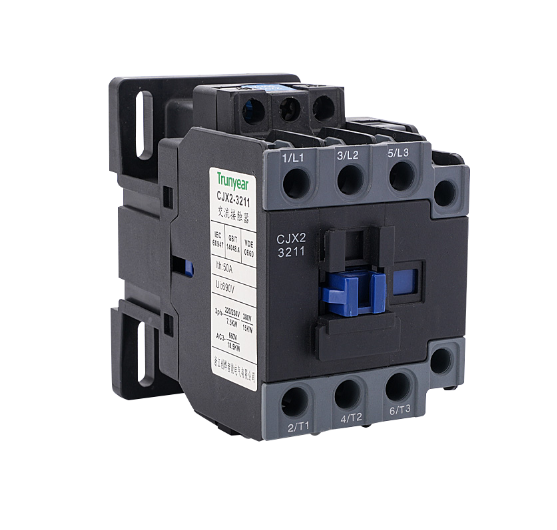

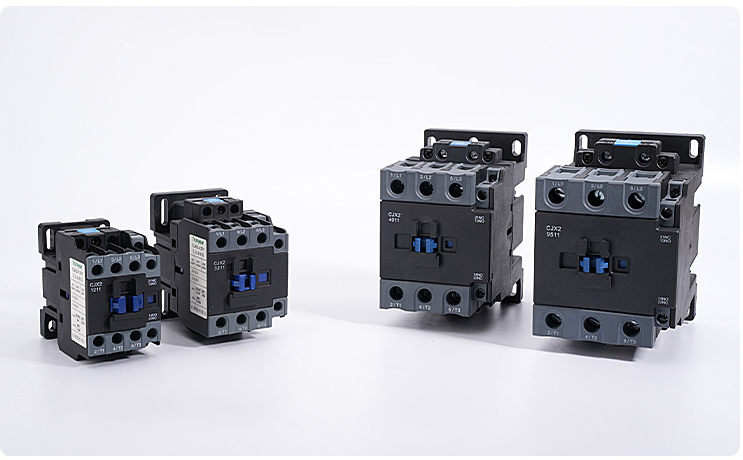

CJX2昆仑款交流接触器

产品详情

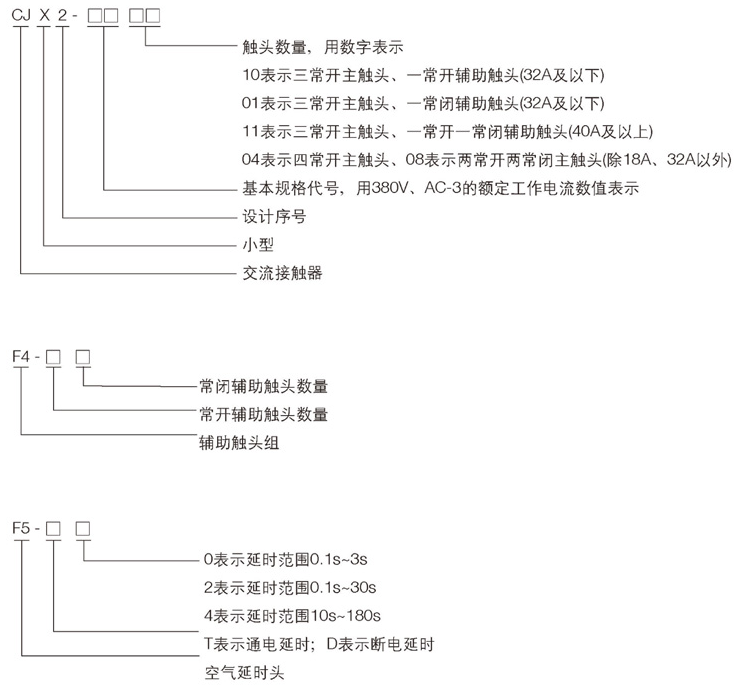

型号及含义

正常工作条件和安装条件

周围空气温度为:-5°C~+40℃，24小时内其平均值不超过+35°℃:

◆海拔高度:不超过2000m;

◆大气条件:最高温度+40℃时，空气的相对湿度不超过50%;在较低温度下可以允许有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施;

◆污染等级:3级;

◆安装类别:川类:

◆安装条件:安装面与垂直面倾斜度不大于+59

◆冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方

主要参数及技术性能

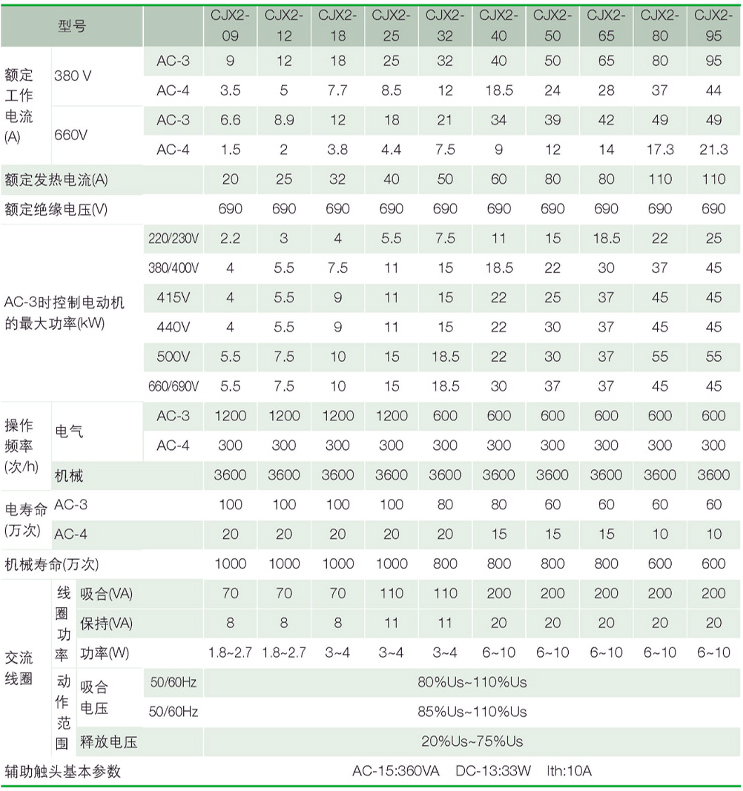

1.接触器的主要参数及技术性能指标

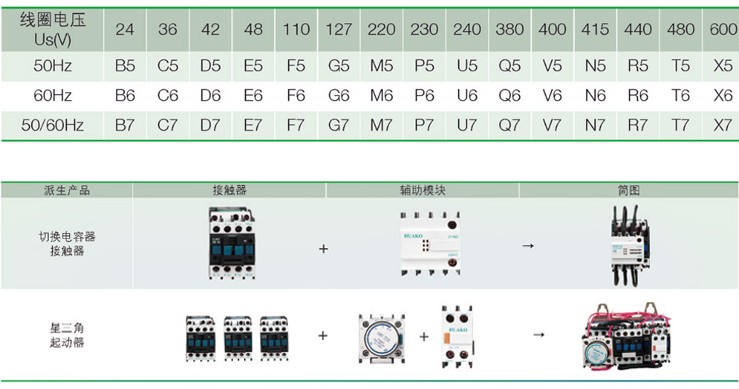

2.额定控制电路电压Us及代号

外形及安装尺寸(mm)

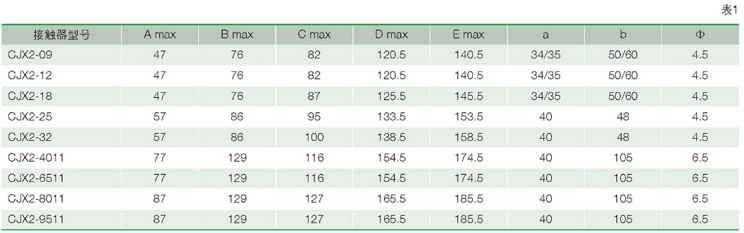

产品的外形及安装尺寸(见图1、图2及表1)

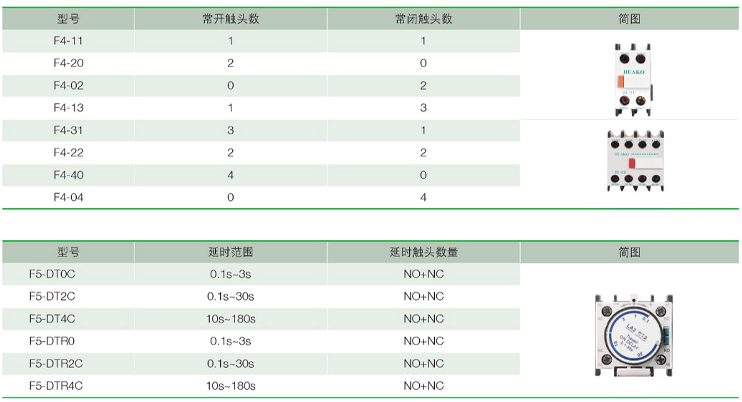

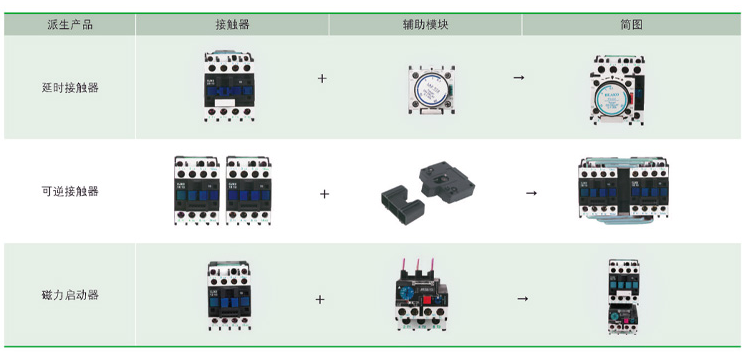

◆可以采用积木式安装方式加装辅助触头组(见表3)、空气延时头(其延时见表4)、热继电器等附件组合成多种派生产品(见表5)。

◆接触器具有体积小、重量轻、功耗小、寿命高、安全可靠等特点。

◆接触器本体在32A及以下有一对常开或常闭辅助触头，40A及以上有一对常开和常闭辅助触头。另外可在顶部加装LA1辅助触头组(两组或四组)或LA2空气延时头。

接触器除用螺钉安装外，还可以用35mm(CX2-09~95)和75mm(CjX2-40~95)

型标准卡轨安装

注:产品本体上移印的A，B、C、D表示延时时间长短的趋势
