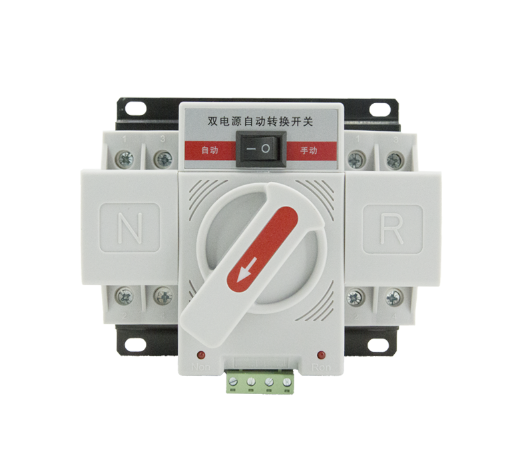

CYZQ1双电源自动转换开关

适用范围

CYZQ1-63型双电源自动转换开关电器（以下简称转换开关）适用于交流50Hz或60Hz，额定工作电压400V，额定工作电流63AQ及以下的双回路供电系统。可根据需要对两路电源之间的选择性转换。产品具有短路、过载、欠电压、失压保护功能，同时还具备消防、双分和输出合闸信号功能。特别适用于需有消防要求的写字楼、商场、银行、车站、医院及高层建筑照明线路的安装使用。

产品符合GB/T14048.11标准。

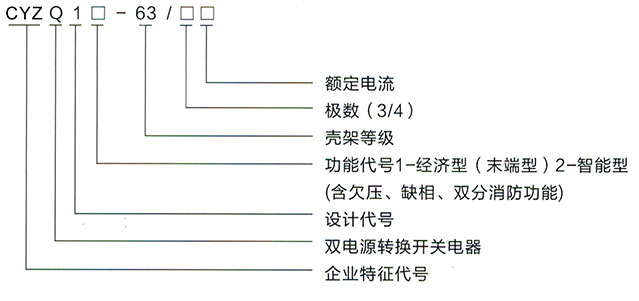

型号及含义

正常工作条件

1、周围空气温度上限值不超过+40℃，下限值不低于-5℃,24h的平均值不超过+35℃。

2、安装地点的海拔高度不超过2000m。

3、大气的相对湿度在周围围空气温度+40℃时不超过50%，在较低的温度下，可以有较高的湿度;

最湿月的月平均最低温度为+25℃时，平均值最大相对湿度为90%，并考虑到因湿度变化发生在产品表面的凝霜，应采取特殊的措施:

4、污染等级为Ⅲ级。

5、运行地点无强烈振动和冲击，无腐蚀和破坏绝缘有害气体，无严重尘埃，无导电微粒和爆炸危

险物质，无强电磁干扰。

产品特点

1、结构合理，体积最小，外形美观，配有防护罩，供电更加安全可靠。

2、保护功能齐全，具有短路，过载、缺相、欠压等保护。

3、与EPS消防电源接口，DC12~24V均能可靠远距离双分。

4、无噪声运行，节能降耗安装方便，操作简单，性能可靠稳定。

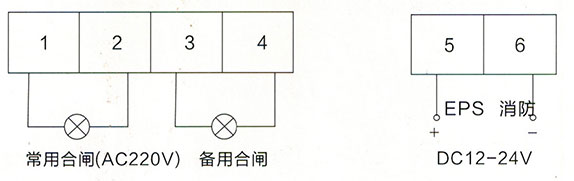

外接电源合闸指示及消防电源接线图

转换开关需手动操作时，如果是CYZQ1-63经济(末端)型，应先将按钮开关处于手动位置，此时可转动手柄进行常用或备用的转换，如果是CYZQ1-63智能型时，按动手动/自动按扭，当手动指示灯亮时，方可进行常用或备用的转换。将控制模式处于自动位置转换开关进入自动工作状态;而且常用电源优先。

转换开关按接线图接好线路时，正常通电后，如果常用电源与备用电源一切正常，常用电源或备用电源的指示灯（红色）点亮，转换开关正常工作。

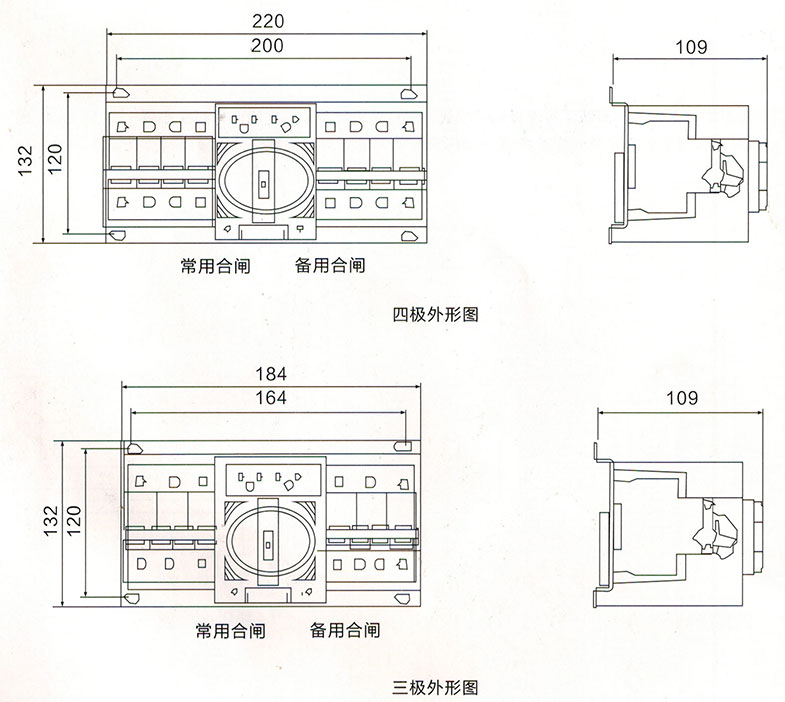

安装尺寸图
