CSW-7微水密度变送器（纯铜、不锈钢）

联系人：成雪梅

联系电话：1352729****

企业：珠海三昌电器有限公司

企业地址广东省-珠海市

详细地址珠海市香洲区永田路21号1栋706

厂家信息
产品信息
规格参数
技术文档

珠海三昌电器有限公司成立于2005年初，是一家专业从事高压电力在线监测设备、检测设备研制开发、生产销售、技术服务的高新技术企业。拥有自主知识产权，经国家商标局注册三昌电器商标，公司成立21年以来，已经获得多项实用新型专利、外观设计专利、软件著作权、发明专利。荣获高新技术企业, 省级专精特新企业、珠海市优秀企业，创新性中小企业，广东省“守合同重信用”单位、珠海市纳税信用A级企业、珠海市高新技术企业成长50强、珠海市科技创新先进单位、珠海市中小企业成长工程培育企业等荣誉。珠海三昌电器有限公司现有员工52人，办公占地3000多平方米，其生产工业园区占地23000平方米。公司拥有电力电子领域造诣很深的博士、硕士等组成的技术开发队伍。公司与北京航空航天大学、（河北）唐山灵智电源技术研究所、珠海暨南大学，哈尔滨工业大学等科研单位有技术合作关系。公司已通过ISO9001国际质量管理体系认证、ISO45001职业健康安全管理体系认证、ISO14001环境管理体系认证证书，公司以国际上先进的经营理念，建立、健全了科学的生产工艺；先进的检测设备；专业的电气技术人员，统一、规范管理体系。从原材料进公司、生产、销售、服务的全过程都能进行有效的控制，保证产品的质量和性能。将成熟的拥有自主知识产权的设备，在公司生产基地生产，保证了质量以及保证了公司的管理规模化，公司重视产品质量与售后服务。所有的原材料均是通过严格筛选，以选用正规厂家的元器件，关键部位选用进口元器件的管理制度，保证了生产的设备返修率五年中达到2%。售后服务真正达到24小时内积极响应，快速保证用户的使用。公司生产的SF6气体泄漏报警监测系统等产品参与了±800kV世界级19项领先的乌东德电站送电广东广西特高压多端直流示范工程、云贵互联通道工程禄劝±500kV换流站新建工程、110千伏人工岛输变电工程（港珠澳大桥项目）等多项重大电力工程建设，并收到中国南方电网有限责任公司超高压输电公司的感谢信，感谢我公司以高度的政治意识、责任意识、大局意识和团队意识，坚决贯彻业主要求，周密部署，精心组织，有序推进，按照高质量完成生产，供货等任务，为工程顺利投运提供了坚实的物资保障，对我公司的高度重视和艰辛付出表示衷心感谢！同时自2005年起公司所生产的各种高低压电力检测设备及在线监测设备，分别通过广东电力试验研究所、广东计量科学研究院、国网电力科学研究院实验验证中心、国家电网公司自动化设备电磁兼容实验室、华北电力科学研究院有限责任公司、铁道部产品质量监督检测中心、上海市计量测试技术研究院（华东国家计量测试中心）、湖北省计量测试技术研究院（中南国家计量测试中心）、四川中试所等出具鉴定报告。经销与直接用户分布在广东、山东、贵州、新疆、四川、云南、安徽、东北等全国各地。几年来，本公司以“诚信、严谨、务实、服务”为宗旨，以强大的实力为社会各行业的电站安全运行，做出贡献，取得了丰硕的业绩，也赢得了客户的一致赞许，在全体员工的共同努力下，公司取得了长足的进步，开拓了更加广阔的发展空间。公司产品应用于电力、国网、南网、五大发电集团、石油、石化、煤矿、化工、高铁、地铁，风电、火电、水电、太阳能发电、新能源等领域，为中国的电气安全输送、运行奠定了先进的技术，赢得了较高的市场声誉。从成立初始公司就制定了发展战略规划，即用3个三年时间使企业实现跨越性的发展。进入二次创业阶段，公司制定了企业发展的三大目标，一是以市场为龙头，加大市场网络建设。现在国内已建立几十家经销公司，为企业发展奠定了基础；二是以科研为导向，继续加大科研投入；三是以产业性发展为基础，加快科技成果产业化。随着企业进一步发展，公司从产业结构上作出了进一步调整，形成“三个纽带、两个中心”的产业观念。“三个纽带”是以品牌为纽带，快速形成“联合体式”产品链，促进相关产业多元化、系列化；以技术为纽带，快速建立“销地产出”产业基地，优化生产资源及要素组合；以产品为纽带，进一步加强市场网络化建设，充分利用品牌、技术、产品模块资本化，形成以资本运营为中心和技术配送为中心。公司将通过资产重组、资本运营，将人力资源、技术资源、社会资源、社会资源、品牌资源等各种社会资源有机结合，以实现经营理念的重大转变和企业的快速发展。

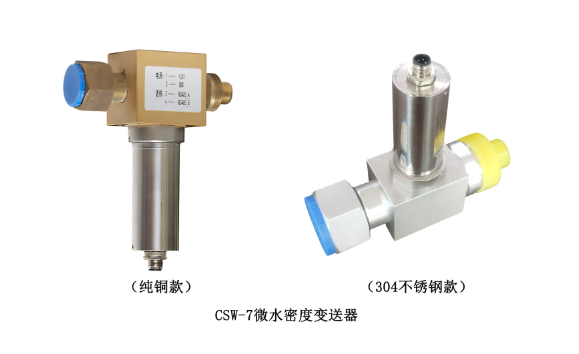

产品图片

CSW-7微水密度变送器（纯铜、不锈钢）

详情介绍

1、产品功能

（1）在线监测SF₆气体湿度、密度与温度；

（2）可按预设值或用户给定值自动启动低压报警和闭锁装置

（3）通过485通讯至监控后台；

（4）通过后台软件自动绘制状态变化趋势图；

（5）可选大屏幕液晶显示器现场显示实时数据，具备屏幕保护和声控显示功能；

（6）手持遥控器设置报警与闭锁门限值和显示方式；

（7）全密封，抗干扰，适用于室外和低温环境。

2 产品特点

（1）高精度与高可靠性

变送器采用了进口高稳定性传感器，传感器经变送器内部电路的修正、补偿，其输出线性度好，精度高；变送器外部结构也更适于高频电场环境下的测量，它与电路处理部分融为一体，以减少干扰耦合，提高电路长期工作的稳定性和可靠性。

（2）实现在线监测监控和状态检修

该变送器可长期挂线运行。其配备的RS-485通讯接口，可将监测数据实时上传至监控中心。当被测气体指标超标时，监测器将自动按事先设定的门限上传报警或闭锁信号至远方监控中心，或直接启动报警、闭锁装置。上位机软件可按设定的时间和频率，采样存储监测数据，并按需要将上述数据自动绘制成变化趋势图，供观察分析之用。

SF₆气体综合在线监测技术的应用，可以实现断路器的状态监测，有利于及时掌握设备的运行状态，保障电力系统的安全稳定运行，使状态检修得以实现，减少检修费用和停电时间，从而提高管理水平。

（3）结构独特，安装使用方便

传感器采用全封闭设计，外形独特美观，传感器、电源、数据输出电路和安装在同一机壳内。它防水抗尘防爆，抗强电磁干扰，安装使用方便，可用于高频电场环境和室外环境。

3、技术参数表

3.1测量参数

露点范围： -50…+20℃ Td/f

压力范围： 0…+10bar

温度范围： -40…+80℃

3.2计算参数

转化为20 °C标准条件下的参数

微水值： 10…20000ppm

压力值(密度)：1 ...12 bar

SF₆混合密度: 0 ...100 kg/m3

输出参数有: PPM20（20℃下微水）、P20（20℃下压力，密度）、T（℃）、Td（露点）、P（压力）、Tdatm（常压露点）、密度（㎏/m³）

3.3精度

露点精度： ±3℃ Td

压力值(密度)精度：±0.1% FS

温度精度：±1℃

传感器响应时间:

露点传感器: 2S(20℃)

压力传感器: <0.5S(20℃)

3.4工作环境

变送器工作温度：-40...+80℃

过载安全压力： 20 bar

相对湿度： 0~100RH%

被测气体： SF₆,SF₆/N2混合气

3.5输出

通讯方式： RS485

通讯协议： ModBus RTU

传输速度： 9600bps

3.6一般参数

工作电压: 18…36VDC

功率: <3W

重量：361g

防护等级： IP65

外壳材质：不锈钢

接头材质：不锈钢

电气接头：M12连接器

机械接口: M30*1.5

密封方式： O型圈（33*2.5mm）

绝对漏气率： ≤10-9Pa·m3/s（氦气检测）

额定充气压力： 0.6MPa abs

3.7抗电磁干扰

浪涌: 4级（GB/T 17626.5-2008）

静电放电 : 4级（GB/T 14598.14-2010）

快速瞬变干扰: 4级（GB/T 14598.10-2007）

阻尼振荡磁场: 5级（GB/T 17626.10-1998）

射频传导干扰: 3级（GB/T 17626.6-2008）

脉冲群干扰: 3级（GB/T 17626-12-1998）

3.8安全实验 GB 4943.1-2001

抗电强度测试 700 VDC

绝缘阻抗测试 3200MΩ

振动测试 GB/T 11287一2000

冲击与碰撞试验 GB/T 14537一1993

4、微水密度传感器优势对比图

类目三昌产品市场主流产品产品优势三通件材质三通件用纯铜材质采用铝材厚氧化喷砂处理纯铜密封性更好，铝材质氧化后喷砂处理外观可以但增加了漏气率变送器主体结构304不锈钢材质铝材铝材硬度不够，容易变形，抗腐蚀性不够对环境要求比较高。三通腔体和传感器内部电路板之间密封方式玻璃烧结环氧树脂加玻璃丝工艺或焊接工艺焊接工艺焊接时局部温度过高可能会影响传感器使用寿命，环氧树脂加玻璃丝工艺，在高低温时会影响密封性能，短时间内环境变化较大时容易漏气变送器密封性整体不锈钢材质，所有对接部位全部用胶圈密封变送器腔体密封性不好用易受外界环境影响，减少传感器使用寿命压力传感器采用进口美国MEAS传感器国产传感器MEAS传感器数字信号输出，直接协议解析读取数据，传感器免校准；国产传感器需要定期校准，而且校准压力表一旦不准，所有传感器均有偏差露点传感器采用瑞士进口传感器采用湿度传感器和热敏电阻进口瑞士传感器可以保证精度，湿度传感器和热敏电阻无法保证露点精度监测参数压力/温度/湿度/露点/P20/TD0/PPM压力/温度/水分参数监测更为直观，适合不同用户的不同参数参考习惯
